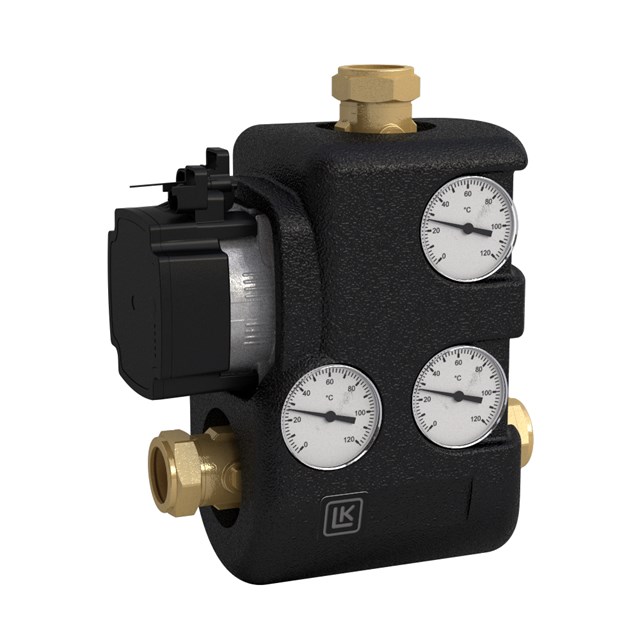

LK 810 ThermoMat 2.0

LK 810 ThermoMat 2.0

  • Verbesserte Regelung
  • Kompaktes Design
  • Hocheffizienzpumpe von Grundfos / Wilo

LK 810 ThermoMat 2.0 ist eine Rücklaufanhebung für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Die Rücklaufanhebung wird eingesetzt um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale ...

Weiterlesen

LK 810 ThermoMat 2.0

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

LK 810 2.0 Grundfos - Klemmverschraubung

LK 810 2.0 Grundfos - Klemmverschraubung 2 artikel

Artikel Ausführung Rücklauftemperatur °C Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181644 mit Rückschlagventil 55 28 mm 208 195 195 255 82 120 4,0
181650 mit Rückschlagventil 60 28 mm 208 195 195 255 82 120 4,0

181644

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181650

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

LK 810 2.0 Grundfos - Innengewinde

LK 810 2.0 Grundfos - Innengewinde 9 artikel

Artikel Ausführung Rücklauftemperatur °C Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181640 mit Rückschlagventil 55 Rp 1" 208 195 195 255 82 120 4,0
181642 mit Rückschlagventil 55 Rp 1¼" 208 195 195 255 82 120 4,0
181646 mit Rückschlagventil 60 Rp 1" 208 195 195 255 82 120 4,0
181648 mit Rückschlagventil 60 Rp 1¼" 208 195 195 255 82 120 4,0
181651 ohne Rückschlagventil 65 Rp 1" 208 195 195 255 82 120 4,0
181652 mit Rückschlagventil 65 Rp 1" 208 195 195 255 82 120 4,0
181654 mit Rückschlagventil 65 Rp 1¼" 208 195 195 255 82 120 4,0
181658 mit Rückschlagventil 70 Rp 1" 208 195 195 255 82 120 4,0
181660 mit Rückschlagventil 70 Rp 1¼" 208 195 195 255 82 120 4,0

181640

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181642

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181646

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181648

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181651

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181652

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181654

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181658

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181660

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

LK 810 2.0 Grundfos - Innengewinde

LK 810 2.0 Grundfos - Innengewinde 16 artikel

Artikel Ausführung Rücklauftemperatur °C Dim. A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
181839 mit Rückschlagventil 55 Rp 1" 234 247 222 282 108 120 300 4,0
181840 ohne Rückschlagventil 55 Rp 1" 234 247 222 282 108 120 300 4,0
181825 mit Rückschlagventil 60 Rp 1" 234 247 222 282 108 120 300 4,0
181841 ohne Rückschlagventil 60 Rp 1" 234 247 222 282 108 120 300 4,0
181827 mit Rückschlagventil 65 Rp 1" 234 247 220 280 108 120 300 4,0
181842 ohne Rückschlagventil 65 Rp 1" 234 247 222 282 108 120 300 4,0
181829 mit Rückschlagventil 70 Rp 1" 234 247 222 282 108 120 300 4,0
181843 ohne Rückschlagventil 70 Rp 1" 234 247 222 282 108 120 300 4,0
182352 mit Rückschlagventil 55 Rp 1¼" 234 247 222 282 108 120 300 4,0
182353 ohne Rückschlagventil 55 Rp 1¼" 234 247 222 282 108 120 300 4,0
182354 mit Rückschlagventil 60 Rp 1¼" 234 247 222 282 108 120 300 4,0
182355 ohne Rückschlagventil 60 Rp 1¼" 234 247 222 282 108 120 300 4,0
182356 mit Rückschlagventil 65 Rp 1¼" 234 247 222 282 108 120 300 4,0
182357 ohne Rückschlagventil 65 Rp 1¼" 234 247 222 282 108 120 300 4,0
182358 mit Rückschlagventil 70 Rp 1¼" 234 247 222 282 108 120 300 4,0
182359 ohne Rückschlagventil 70 Rp 1¼" 234 247 222 282 108 120 300 4,0

181839

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181840

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181825

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181841

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181827

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1"
A mm 234
B mm 247
C mm 220
D mm 280
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181842

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181829

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181843

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182352

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182353

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182354

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182355

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182356

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182357

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182358

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182359

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1¼"
A mm 234
B mm 247
C mm 222
D mm 282
E mm 108
F mm 120
G mm 300
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste
LK 810 2.0 Wilo - Innengewinde

LK 810 2.0 Wilo - Innengewinde 2 artikel

Artikel Ausführung Rücklauftemperatur °C Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181664 mit Rückschlagventil 55 Rp 1" 216 195 195 255 82 120 4,0
181669 ohne Rückschlagventil 60 Rp 1" 216 195 195 255 82 120 4,0

181664

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181669

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

LK 810 2.0 Wilo - Innengewinde

LK 810 2.0 Wilo - Innengewinde 16 artikel

Artikel Ausführung Rücklauftemperatur °C Dim. A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
181844 mit Rückschlagventil 55 Rp 1" 248 250 222 282 108 120 302 4,0
181848 ohne Rückschlagventil 55 Rp 1" 248 250 222 282 108 120 302 4,0
181845 mit Rückschlagventil 60 Rp 1" 248 250 222 282 108 120 302 4,0
181849 ohne Rückschlagventil 60 Rp 1" 248 250 222 282 108 120 302 4,0
181846 mit Rückschlagventil 65 Rp 1" 248 250 222 282 108 120 302 4,0
181850 ohne Rückschlagventil 65 Rp 1" 248 250 222 282 108 120 302 4,0
181847 mit Rückschlagventil 70 Rp 1" 248 250 222 282 108 120 302 4,0
181851 ohne Rückschlagventil 70 Rp 1" 248 250 222 282 108 120 302 4,0
182360 mit Rückschlagventil 55 Rp 1¼" 248 279 238 282 124 120 302 4,0
182361 ohne Rückschlagventil 55 Rp 1¼" 248 279 238 282 124 120 302 4,0
182362 mit Rückschlagventil 60 Rp 1¼" 248 279 238 282 124 120 302 4,0
182363 ohne Rückschlagventil 60 Rp 1¼" 248 279 238 282 124 120 302 4,0
182364 mit Rückschlagventil 65 Rp 1¼" 248 279 238 282 124 120 302 4,0
182365 ohne Rückschlagventil 65 Rp 1¼" 248 279 238 282 124 120 302 4,0
182366 mit Rückschlagventil 70 Rp 1¼" 248 279 238 282 124 120 302 4,0
182367 ohne Rückschlagventil 70 Rp 1¼" 248 279 238 282 124 120 302 4,0

181844

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181848

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181845

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181849

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181846

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181850

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181847

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

181851

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1"
A mm 248
B mm 250
C mm 222
D mm 282
E mm 108
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182360

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182361

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 55
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182362

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182363

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 60
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182364

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182365

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 65
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182366

Ausführung mit Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182367

Ausführung ohne Rückschlagventil
Rücklauftemperatur °C 70
Dim. Rp 1¼"
A mm 248
B mm 279
C mm 238
D mm 282
E mm 124
F mm 120
G mm 302
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 810 ThermoMat 2.0 ist eine Rücklaufanhebung für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Die Rücklaufanhebung wird eingesetzt um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale Temperaturschichtung im Pufferspeicher zu erzeugen. Dies erhöht die Effizienz der Heizanlage, verhindert Kondensation und Teerablagerungen. Die Lebensdauer der Anlage wird verlängert.

Die LK 810 ThermoMat 2.0 ist eine kompakte Einheit mit integrierter Hocheffizienzpumpe und einem ­thermischen Ventil, das zwei Ventilanschlüsse regelt. Die Rücklaufanhebung hat drei Absperrventile, um Installation und Wartung zu erleichtern, drei Thermometer, die ein einfaches Verfolgen des Ladeverlaufs ermöglichen sowie eine Isolation um den Wärmeverlust zu minimieren. Die Rücklaufanhebung ist in zwei Ausführungen erhältlich - mit oder ohne Rückschlagventil. Mit dem Rückschlagventil werden die Funktionen erreicht, die unter Punkt 4 der Heizungsphasen beschrieben werden. Die Rücklaufanhebung ist umkehrbar und kann für die Montage rechts oder links vom Heizkessel einfach angepasst werden. Dank der Absperrventile sind alle Teile austauschbar, ohne dass die Anlage bei einer eventuellen Wartung entleert werden muss.

LK 810 ThermoMat 2.0 ist auch mit einer Hocheffizienzpumpe,
erhältlich, die durch ein PWM-Signal gesteuert wird. Für weitere Informationen, wenden Sie sich bitte an unsere Vertriebsabteilung.

Die LK 810 ThermoMat 2.0 wird in der Rücklaufleitung zwischen Festbrennstoffkessel und Pufferspeicher ­installiert. Sie muss stehend mit der Antriebswelle der Pumpe in ­horizontaler Lage montiert werden.

Die Rücklaufanhebung ist normalerweise wartungsfrei. Die Installation ist regelmäßig zu überprüfen.

Technische Daten

Nennspannung: 230 VAC 50 Hz
Leistungsaufnahme: G: 5-52 W, abhängig von Pumpendrehzahl
W: 3-75 W, abhängig von Pumpendrehzahl
Max. Kesselleistung: 65 kW mit 20 °C ΔT
Max. Arbeitsdruck: 0,6 MPa (6 bar)
Arbeitstemperatur: G: Min. 5 °C/Max. 110 °C
W: Min. 5 °C/Max. 95 °C
Rücklauftemperatur: 55 °C, 60 °C, 65 °C oder 70 °C
Umgebungstemperatur: G: Min. 0 °C/Max. 70 °C
W: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde
Flüssigkeit 1: Wasser - Glykol max. 50%
Ladepumpe: Grundfos UPM3 AUTO xx-70, Wilo Para /8 SC FS14
Material, Gehäuse: Messing EN 1982 CB753S
Material, Isolierung: Expandiertes Polypropylen EPP
Durchfluss: Max. 5900 l/h

Anwendungen

Die Funktion der Rücklaufanhebung während der verschiedenen Heizungsphasen:

1. ERWÄRMUNGSPHASE

Wasser zirkuliert zwischen Kessel und Rücklaufanhebung, während die Kesseltemperatur steigt.

2. Ladephase

Der thermische Einsatz öffnet sich und lässt zu, dass sich Rücklaufwasser aus dem Pufferspeicher mit Vorlaufwasser vermischt, bevor es zurück in den Kessel fliesst. Die Rücklauftemperatur zum Kessel wird konstant gehalten.

3. Abschlussphase

Der thermische Einsatz ist ­voll­ständig geöffnet und die Bypassleitung ist geschlossen. Das führt zu einer ­optimalen Wärmeübertragung aus dem Kessel und der Pufferspeicher wird mit Vorlaufwasser gefüllt.

4. Schwerkraftbetrieb mit Rückschlagventil

Der Schwerkraftbetrieb tritt ein, sobald die Verbrennung ­aufhört und die Umwälzpumpe ab­geschaltet hat. Das restliche Heißwasser wird in den Pufferspeicher geladen. Bei einem eventuellen Stromausfall oder Versagen der Pumpe, öffnet das Rückschlagventil automatisch, um einen Schwerkraftbetrieb zuzulassen. Das Rückschlagventil verhindert auch einen Rückfluss vom Pufferspeicher zum Kessel.

Mit Rückschlagventil

Ohne Rückschlagventil

Technische Diagramme

Pumpencharakteristik - Grundfos UPM3 AUTO xx-70

Pumpencharakteristik - Wilo PARA */8 SC FS14

Kesselleistung - Grundfos UPM3 AUTO xx-70

Kesselleistung, Wilo Para */8 SC FS14

Downloads

Produktblatt

LK 810 ThermoMat 2.0

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 810 , 811.pdf

Bedienungsanleitung

810 ThermoMat ECO 2.0 G - Instruction_148873

Bedienungsanleitung

810 ThermoMat ECO 2.0 W - Instruction_148874

Anwendungen

Biomasse DE

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187168 Grundfos UPM3 Auto xx-70 1
187347 Wilo Para */8 SC FS14 1
187163 Thermostateinsatz 55 °C 2
187164 Thermostateinsatz 60 ºC 2
187165 Thermostateinsatz 65 ºC 2
187166 Thermostateinsatz 70 ºC 2
055577 Absperrkugelhahn Rp 1" 3
187329 Absperrkugelhahn Rp 1¼" 3
187017 Absperrventil Rp 1" 4
187018 Absperrventil Rp 1¼" 5
187019 Absperrventil 28 mm 6
013057 Dichtung EPDM 44x32x2 mm 7
187021 Rückschlagventil 810 / 811 8
187022 Stopfen 810 / 811 9
187167 EPP-Isolation 10
180352 Thermometer 120 °C 11

Videos

LK 810 ThermoMat - ohne Rückschlagventil
LK 810 Thermomat mit Rückschlagventil

FAQ-fragen & Antworten

Passen alle LK 810 ThermoMat-Ersatzteile zum gesamten Sortiment?

Nein. Sie finden das passende Ersatzteil in unserer Broschüre „Tillbehör och reservdelar“ (Zubehör und Ersatzteile) auf unserer Website unter Support/Broschyrer.

Warum finde ich kein Ersatzteil (Sensorkörper) für meine Ladeeinheit?

Wahrscheinlich, weil Sie ein älteres Produkt haben, das bis 2010 unter dem Namen Acaso produziert wurde. Die Acaso-Ladeeinheit hat immer die Öffnungstemperatur angegeben, während bei der aktuellen Ladeeinheit immer die Rücklauftemperatur angegeben wird. Schauen Sie bitte in die beigefügte Umrechnungstabelle, um das passende Ersatzteil zu finden.

Bilder
