LK 550 AquaMix

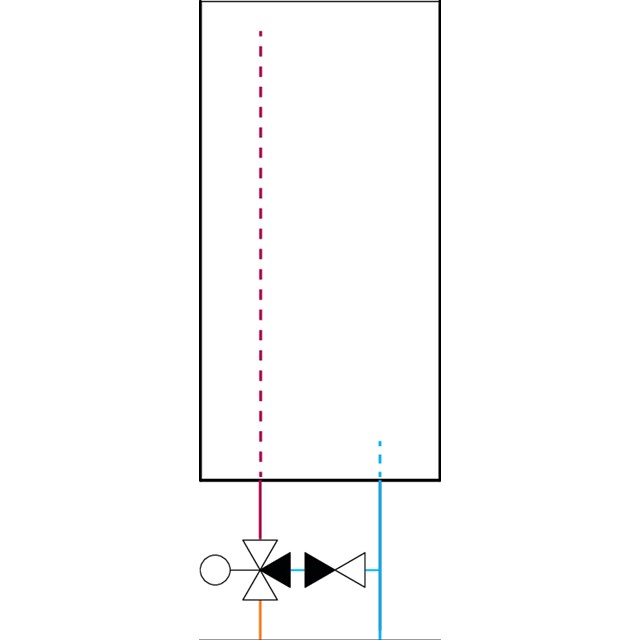

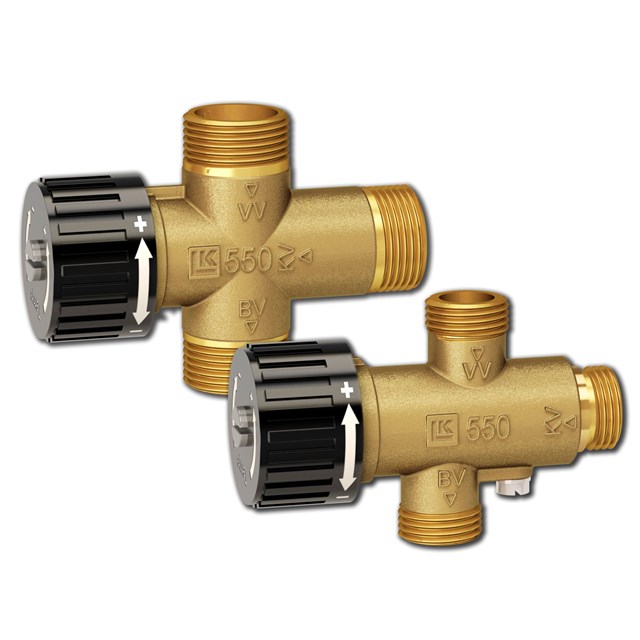

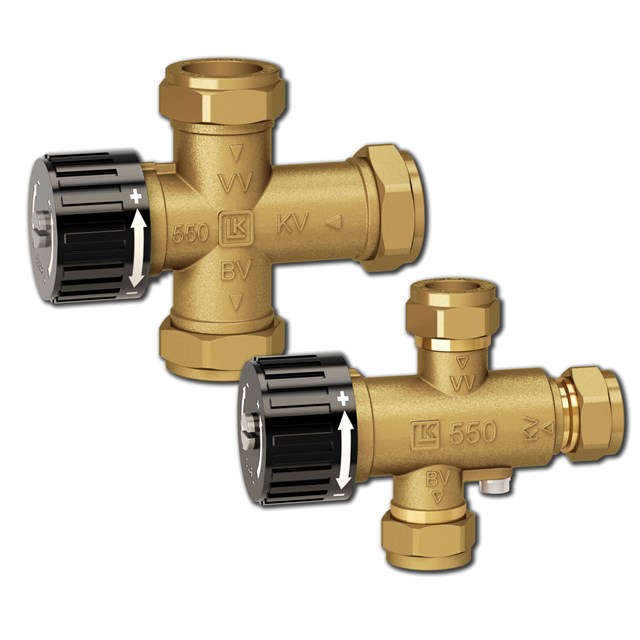

LK 550 AquaMix ist ein Mischventil für die Warmwasserbereitung mit einem thermischen Einsatz zur Regelung der Warmwassertemperatur. Mit der Installation von ­einem Rückschlagventil in der Kaltwasserleitung wird der Rückfluss von Warmwasser ­verhindert. Zur einfachen Entleerung von kleineren Warmwasserbereitern, sind Ventile mit Anschlussgrösse G 1/2" Aussengewinde oder 15 mm Klemmverschraubung, mit einer Luftschraube versehen.

Der Pfeil auf dem Ventilgehäuse gibt die Durchflussrichtung an.
KV = zufließendes Kaltwasser
VV = zufließendes Heißwasser
BV = abfließendes Warmwasser

Bei der Montage an Anschlüsse mit Aussengewinde wird der Adapter LK 373 verwendet. Sehen Sie bitte unter Zubehör.

Bei der Montage auf Kessel/Speicher mit eingebautem Warmwasserbereiter sollte ein Abstand zwischen Ventil und Kessel/Speicher gelassen werden, damit die Funktion des Ventils nicht durch Wärmestrahlung beeinträchtigt wird.

Mit dem Ventilrad wird die gewünschte Warmwasser­temperatur in einem Regelbereich von 38 °C bis 65 °C ­eingestellt. Die Maximaltemperatur kann wie folgt ­kalibriert werden:

Erhöhung der Maximaltemperatur:
Das Handrad gegen den Uhrzeigersinn auf (+) drehen. Die Schraube lösen und das Rad seitlich wegziehen. Danach das Rad „in der Luft” im Uhrzeigersinn in Richtung (-) drehen. Die Einstellung kann in kleinen Schritten durchgeführt werden, wobei ¼ Umdrehung ca. 7 °C entspricht . Nun das Rad wieder zurück auf das Ventil montieren. Vergewissern Sie sich, dass es in die Zähne eingreift. Die Schraube festziehen und das Rad danach auf Max. (+) drehen. Die maximale Kalibrierung zum Erhöhen der Temperatur ist eine halbe Umdrehung.

Reduzierung der Maximaltemperatur:
Die Prozedur in umgekehrter Reihenfolge durch­führen. Handrad im Uhrzeigersinn auf (-) drehen und das ­abgenommene Rad gegen den Uhrzeigersinn in Richtung (+) drehen.
