LK 525 MultiZone Solar

LK 525 MultiZone Solar

LK 525 MultiZone Solar ist ein motorisiertes 3-Wege Zonenventil für die Ein-/Aus-Regelung, gedacht für die Verwendung in Solaranlagen, bei denen die Medientemperatur sehr hoch werden kann. Der Kunststoffadapter...

Weiterlesen

LK 525 MultiZone Solar

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

LK 525 Solar - Innengewinde

LK 525 Solar - Innengewinde 7 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Anmerkung Drehmoment Maßzeichnungen Artikelliste
066420 Rp ¾" 7,0 70 35 39 43 107 54 126 0,3
066421 Rp 1" 8,0 74 37 40 43 107 54 127 0,3
066177 0,03 Adapter Polar / Solar
066061 0,3 EMV 110-K SPST Motor 230 VAC mit Kabel 1 m 5 Nm
066062 0,4 EMV 110-K SPST Motor 230 VAC mit Kabel 3 m 5 Nm
066063 0,3 EMV 110-M SPST Motor 24 VAC mit Molex® 5 Nm
066083 0,1 Kabel-M 3x0,75 L=1 m mit Molex®

066420

Dim. Rp ¾"
Kvs m³/h 7,0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 126
Gewicht (kg) 0,3
Anmerkung
Drehmoment

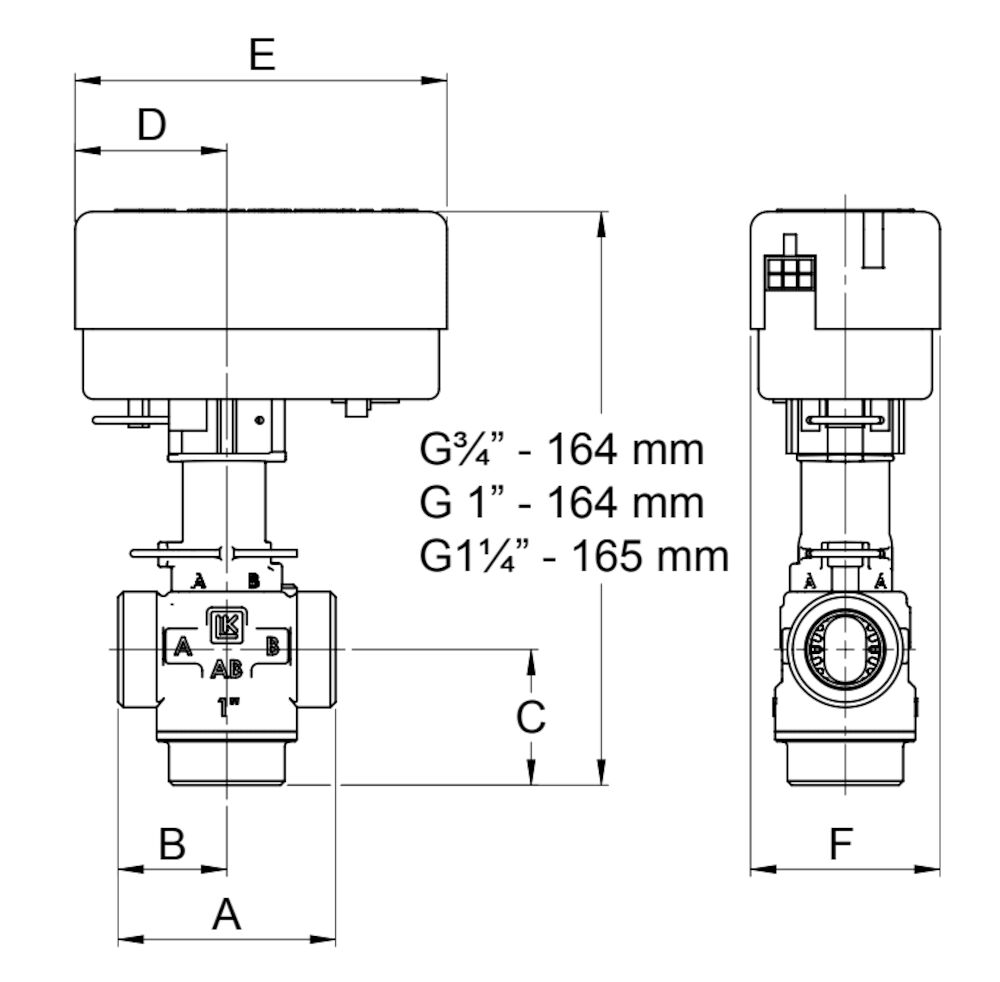

Maßzeichnungen
Artikelliste

066421

Dim. Rp 1"
Kvs m³/h 8,0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0,3
Anmerkung
Drehmoment
Maßzeichnungen
Artikelliste

066177

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,03
Anmerkung Adapter Polar / Solar
Drehmoment
Maßzeichnungen
Artikelliste

066061

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,3
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 1 m
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066062

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,4
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 3 m
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066063

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,3
Anmerkung EMV 110-M SPST Motor 24 VAC mit Molex®
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066083

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,1
Anmerkung Kabel-M 3x0,75 L=1 m mit Molex®
Drehmoment
Maßzeichnungen
Artikelliste
LK 525 Solar - Aussengewinde

LK 525 Solar - Aussengewinde 8 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Anmerkung Drehmoment Maßzeichnungen Artikelliste
066000 G ¾" 7,0 70 35 39 43 107 54 127 0,3
066106 G 1" 8,0 62 31 39 43 107 54 127 0,3
066107 G 1¼" 8,0 74 37 40 43 107 54 128 0,6
066177 0,03 Adapter Polar / Solar
066061 0,3 EMV 110-K SPST Motor 230 VAC mit Kabel 1 m 5 Nm
066062 0,4 EMV 110-K SPST Motor 230 VAC mit Kabel 3 m 5 Nm
066063 0,3 EMV 110-M SPST Motor 24 VAC mit Molex® 5 Nm
066083 0,1 Kabel-M 3x0,75 L=1 m mit Molex®

066000

Dim. G ¾"
Kvs m³/h 7,0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0,3
Anmerkung
Drehmoment
Maßzeichnungen
Artikelliste

066106

Dim. G 1"
Kvs m³/h 8,0
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0,3
Anmerkung
Drehmoment
Maßzeichnungen
Artikelliste

066107

Dim. G 1¼"
Kvs m³/h 8,0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 128
Gewicht (kg) 0,6
Anmerkung
Drehmoment
Maßzeichnungen
Artikelliste

066177

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,03
Anmerkung Adapter Polar / Solar
Drehmoment
Maßzeichnungen
Artikelliste

066061

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,3
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 1 m
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066062

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,4
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 3 m
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066063

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,3
Anmerkung EMV 110-M SPST Motor 24 VAC mit Molex®
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066083

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,1
Anmerkung Kabel-M 3x0,75 L=1 m mit Molex®
Drehmoment
Maßzeichnungen
Artikelliste
LK 525 Solar - Klemmverschraubung

LK 525 Solar - Klemmverschraubung 7 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Anmerkung Drehmoment Maßzeichnungen Artikelliste
066108 22 mm 8,0 110 55 50 43 107 54 138 0,4
066109 28 mm 8,0 110 55 54 43 107 54 142 0,6
066177 0,03 Adapter Polar / Solar
066061 0,3 EMV 110-K SPST Motor 230 VAC mit Kabel 1 m 5 Nm
066062 0,4 EMV 110-K SPST Motor 230 VAC mit Kabel 3 m 5 Nm
066063 0,3 EMV 110-M SPST Motor 24 VAC mit Molex® 5 Nm
066083 0,1 Kabel-M 3x0,75 L=1 m mit Molex®

066108

Dim. 22 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
G mm 138
Gewicht (kg) 0,4
Anmerkung
Drehmoment
Maßzeichnungen
Artikelliste

066109

Dim. 28 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
G mm 142
Gewicht (kg) 0,6
Anmerkung
Drehmoment
Maßzeichnungen
Artikelliste

066177

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,03
Anmerkung Adapter Polar / Solar
Drehmoment
Maßzeichnungen
Artikelliste

066061

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,3
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 1 m
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066062

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,4
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 3 m
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066063

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,3
Anmerkung EMV 110-M SPST Motor 24 VAC mit Molex®
Drehmoment 5 Nm
Maßzeichnungen
Artikelliste

066083

Dim.
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
Gewicht (kg) 0,1
Anmerkung Kabel-M 3x0,75 L=1 m mit Molex®
Drehmoment
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 525 MultiZone Solar ist ein motorisiertes 3-Wege Zonenventil für die Ein-/Aus-Regelung, gedacht für die Verwendung in Solaranlagen, bei denen die Medientemperatur sehr hoch werden kann. Der Kunststoffadapter soll zwischen Ventil und Motor montiert werden, um den Motor vor hohen Temperaturen zu schützen. Das Zonenventil verfügt über einen Drehschieber, weshalb es einen höheren Differenzdruck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt. Auf der Oberseite des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet ist.

Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist.

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen den Kreisen verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis Flüssigkeit durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Drehwinkel: 60°/360°
Leckage: < 0,1% vom Kvs bei 100 kPa
Laufzeit: 8 Sekunden (60°)
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 kPa (1 bar)
Arbeitstemperatur: Min. -15 °C/Max. 120 °C (160 °C kurzfristig)
Umgebungstemperatur: Min. 1 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1
Schutzart: IP 40 (Molex®) / IP 44 (Kabel)
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Elektrischer Anschluss: Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig
Signalkontakt: Einpolig SPST
Kabelspezifikation: Dimension 3 x 0,75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Stellmotor: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12164 CW614N
Material, Innenteile/Welle: PPS Komposit

Anwendungen

Elektrischer Anschluss

Technische Diagramme

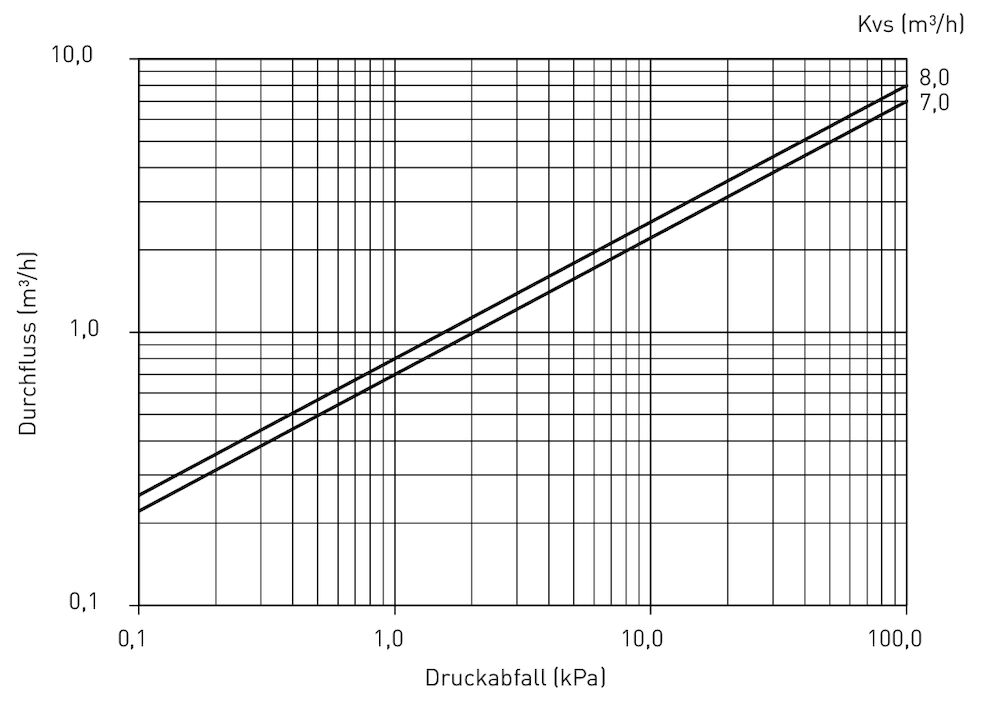

Kapazitätsdiagramm

Downloads

Produktblatt

LK 525 MultiZone Solar

Anwendungen

Solaranwendungstechnik DE

Bedienungsanleitung

525 MultiZone 3V - Instruction_048270

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187202 Isolierung 1

Videos

LK 525 MultiZone

FAQ-fragen & Antworten

Kann man ein Honeywell-Wechselventil mit Stellmotor gegen ein LK 525 MultiZone mit Stellmotor austauschen?

Das ist problemlos ohne Anpassung möglich.

Mein Zonenventil rotiert an unterschiedlichen Punkten - ist das eine Störung?

Nein, das ist normal. Das Zonenventil rotiert von Zeit zu Zeit zwischen Anschluss a und b. Die Rotation erfolgt bei einem Winkel von 60°.
