LK 535 ThermoFill® EB

LK 535 ThermoFill® EB

LK 535 ThermoFill® EB ist ein Befüllungsventil für Heizanlagen. Das Ventil ist mit einem integrierten Kugel- und Rückschlagventil versehen, was auch bei niedrigem Differenzdruck ein sicheres Öffnen garantiert. ...

Weiterlesen

LK 535 ThermoFill® EB

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

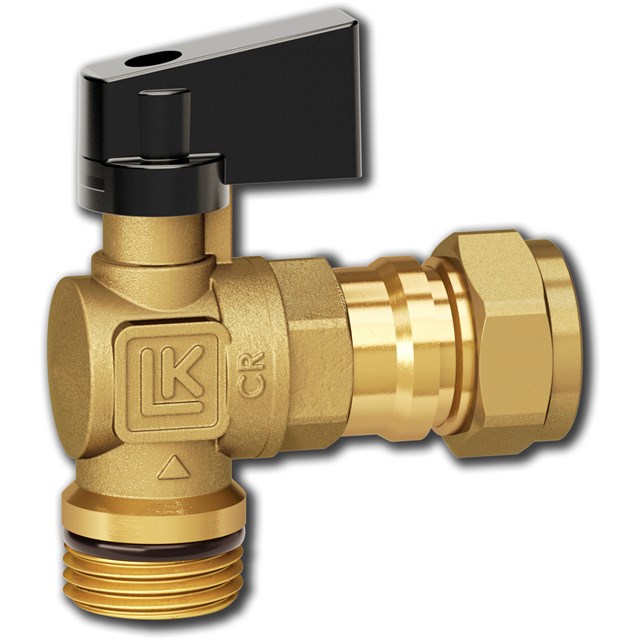

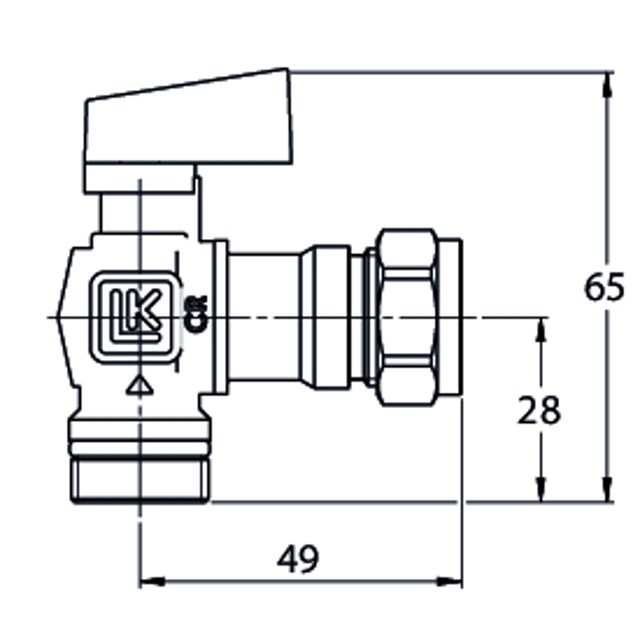

LK 535 EB - Außengewinde/ Klemmverschraubung

LK 535 EB - Außengewinde/ Klemmverschraubung 1 artikel

Artikel Dim. Kvs m³/h Gewicht (kg) Artikelliste
090010 G ½" / 15 mm 1,7 0,1

090010

Dim. G ½" / 15 mm
Kvs m³/h 1,7
Gewicht (kg) 0,1
Artikelliste

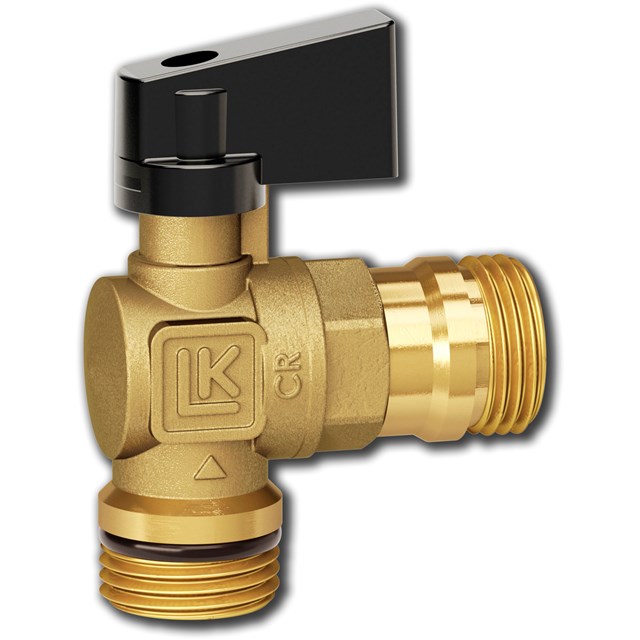

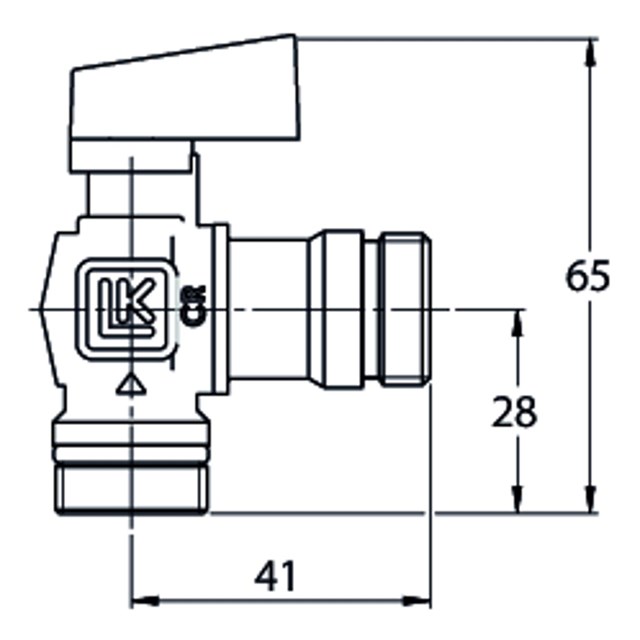

LK 535 EB - Außengewinde

LK 535 EB - Außengewinde 1 artikel

Artikel Dim. Kvs m³/h Gewicht (kg) Artikelliste
090012 G ½" 1,7 0,1

090012

Dim. G ½"
Kvs m³/h 1,7
Gewicht (kg) 0,1
Artikelliste

1 artikel

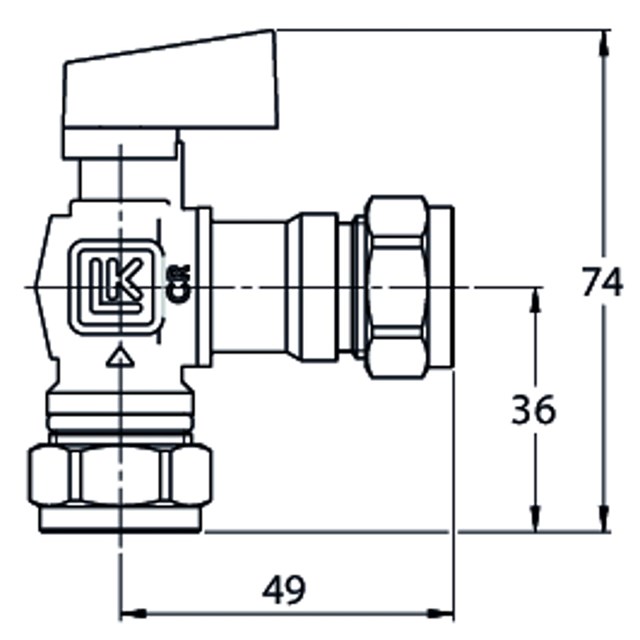

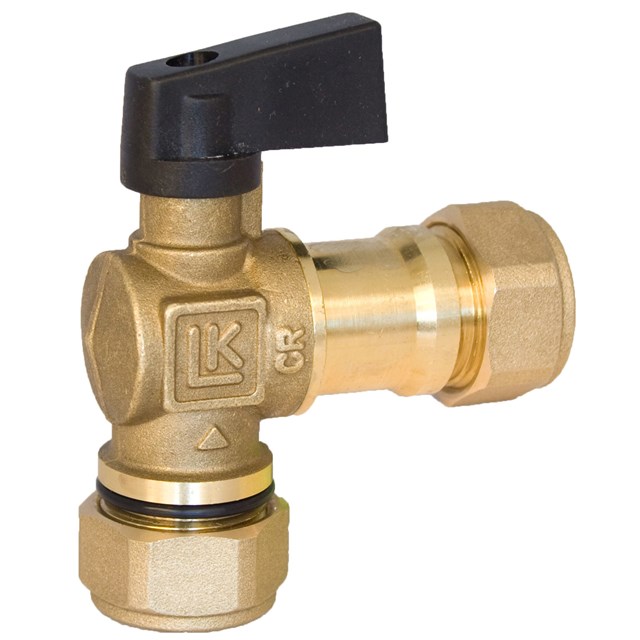

Artikel Dim. Kvs m³/h Gewicht (kg) Artikelliste
090011 15 mm 1,7 0,2

090011

Dim. 15 mm
Kvs m³/h 1,7
Gewicht (kg) 0,2
Artikelliste

Detailinformationen

Beschreibung

LK 535 ThermoFill® EB ist ein Befüllungsventil für Heizanlagen. Das Ventil ist mit einem integrierten Kugel- und Rückschlagventil versehen, was auch bei niedrigem Differenzdruck ein sicheres Öffnen garantiert. Das Ventil kann auch als Absperrventil in Brauchwassersystemen eingesetzt werden.
Der Pfeil auf dem Ventilgehäuse gibt die Durchflussrichtung an.


Weiterlesen

Das Aussengewinde wird auf herkömmliche Weise abgedichtet. Die Einlauf- und Ablaufseite sind für LK Armaturensysteme mit O-Ringdichtung vorgesehen. Beim Anschluss an dieses System wird das Ventil von Hand bis zum Anschlag und danach mit einem geeigneten Werkzeug weitere 0,5-1,5 Umdrehungen in die richtige Position gedreht.
Durch Auftragen von Schmiermittel auf das Gewinde und die Fase wird die Montage der Klemmverschraubung erleichtert. Zunächst von Hand anziehen, danach mit einem Gabelschlüssel festziehen. Anzahl Umdrehungen beim Anziehen mit dem Schlüssel: Siehe separates Prospekt für Klemmverschraubungen. Weiche Rohre werden mit einer Stützhülse versehen.


Das Ventil erfordert keine Wartung. Kontrollieren Sie regelmäßig die Installation.

Technische Daten

Öffnungsdruck, Rückschlagventil: 1 kPa
Gewindenorm: G - Aussengewinde
Material, Gehäuse: DZR-Messing EN 12165 CW625N
Material, Dichtungen: EPDM

Downloads

Produktblatt

LK 535 ThermoFill® EB

Anwendungen

Warmwasserbereitung DE
