LK 160 SmartBio®

Hydraulisches Schema 1.2

LK 824 ThermoVar® ist ein thermisches Ventil mit doppeltwirkender Schwerkraftbremse, das eine hohe Rücklauftemperatur zum Kessel gewährleistet und so die Energieeffizienz der Anlage erhöht. Siehe unter Zubehör.

Hydraulisches Schema 2

Hydraulisches Schema 2 eignet sich für Heizanlagen in welchen Warmwasser für Heizung und Trinkwasser dem Sekundärspeicher entnommen wird. Wärme wird aus dem Primärspeicher dem Sekundärspeicher zugeführt. Durch das Messen der Temperaturdifferenz regelt LK 160 SmartBio® die Ladepumpe.

Hydraulisches Schema 1.1

Hydraulisches Schema 1 ist zur Steuerung zweier Umwälzpumpen in Heizanlagen mit zwei Pufferspeichern, in denen Warmwasser dem Primärspeicher entnommen wird. Überschussenergie wird dem Sekundärspeicher zugeführt und bei Bedarf entzogen.


HYDRAULISCHES SCHEMA 1.1:
Um Selbstzirkulation zu vermeiden ist eine doppeltwirkende Schwerkraftbremse zwischen den Pumpen zu installieren. Siehe unter Zubehör.

Hydraulisches Schema 3

Hydraulisches Schema 3 ist zur Steuerung der Umwälzpumpe und Brenner in einer Heizanlage mit Pellets-, Öl- oder Gaskessel mit Pufferspeicher.

Hydraulisches Schema 4

Hydraulisches Schema 4 ist zur Steuerung einer Heizanlage mit Warmwasserspeicher. Das Schema gibt der Wärme im oberen Bereich des Haupspeichers den Vorrang, um schnell warmes Wasser zum Warmwasserspeicher zu führen.
LK 160 SmartBio® steuert die Ladepumpe, das Zonenventil und die Umwälzpumpe des Heizkreises.

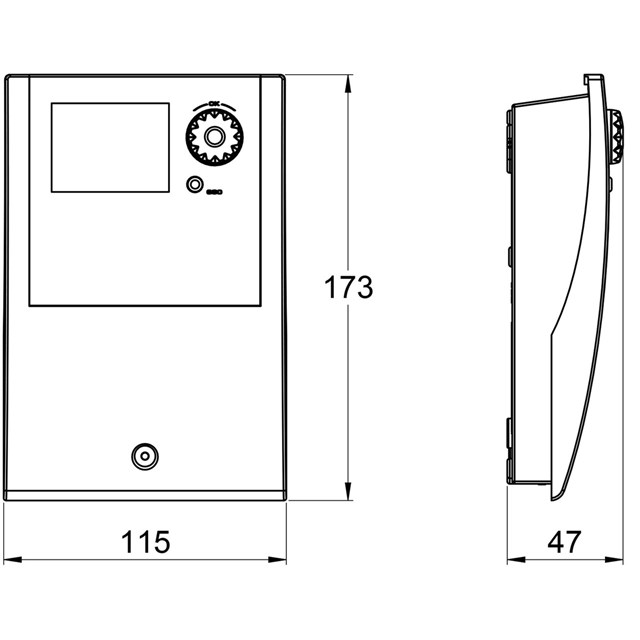

Standardlieferung

• Speicherumladeregler LK 160 SmartBio®
• Drei Sensoren PT 1000 - 4 m Kabel

Lieferung für hydraulisches Schema 1.1

• Speicherumladeregler LK 160 SmartBio®
• Drei Sensoren PT 1000 - 4 m Kabel
• Zwei Ladepumpen Grundfos Alpha1 25-60/130
• Zwei Absperrventile 1”
• Doppeltwirkende Schwerkraftbremse LK 970 ThermoBac DB
• Vier Dichtungen EPDM
