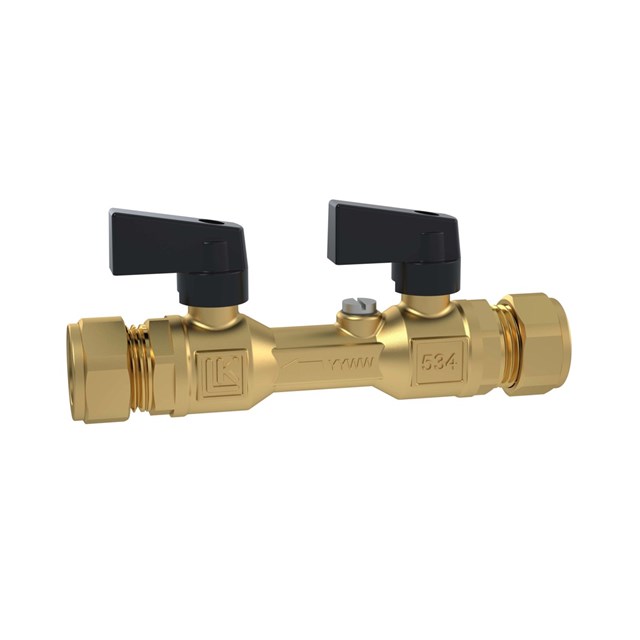

LK 534 ThermoFill® EA

Neuheit

LK 534 ThermoFill® EA

  • Integriertes Kugel- und Rückschlagventil
  • Klassifiziert als Typ EA nach EN 1717

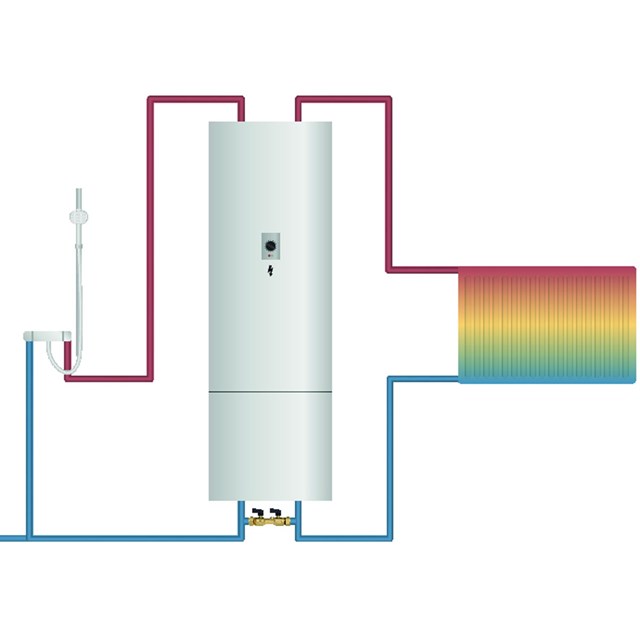

LK 534 ThermoFill® EA ist ein Befüllungsventil für Heizanlagen. Das Ventil ist mit einem integrierten Absperr- und Rückschlagventil versehen, was auch bei ­niedrigem Differenz­druck ein sicheres Öffnen garantie...

Weiterlesen

LK 534 ThermoFill® EA

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

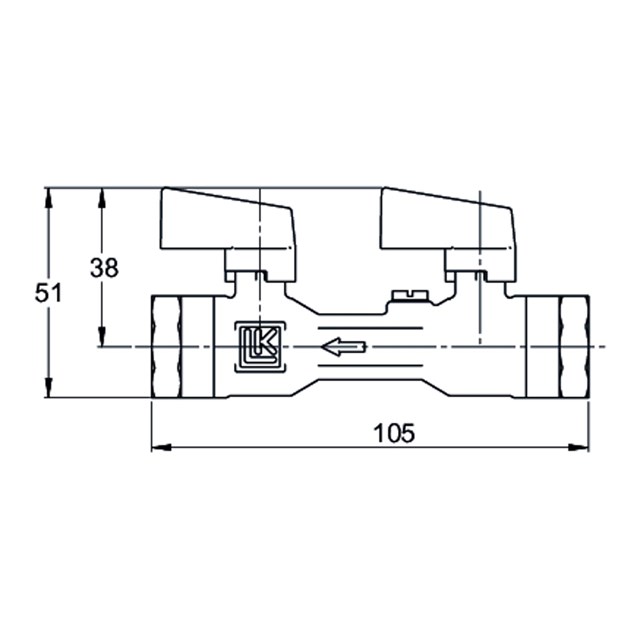

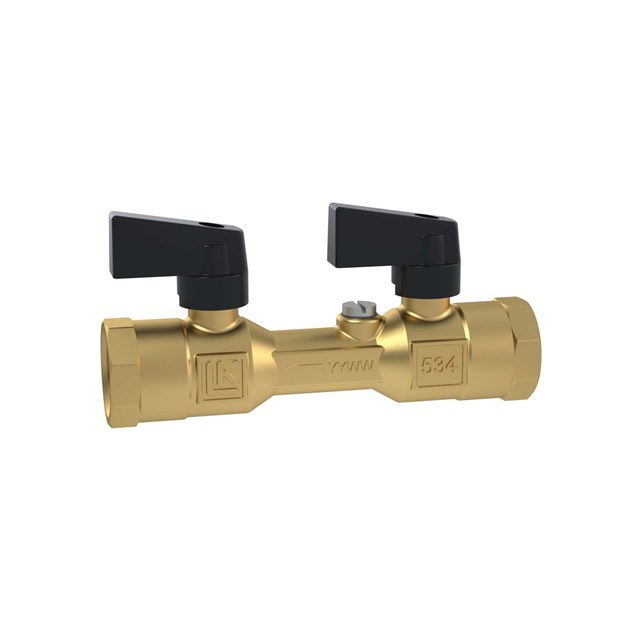

LK 534 - Innengewinde

LK 534 - Innengewinde 1 artikel

Artikel Dim. Kvs m³/h Gewicht (kg) Artikelliste
182786 Rp ½" 1,1 0,3

182786

Dim. Rp ½"
Kvs m³/h 1,1
Gewicht (kg) 0,3
Artikelliste

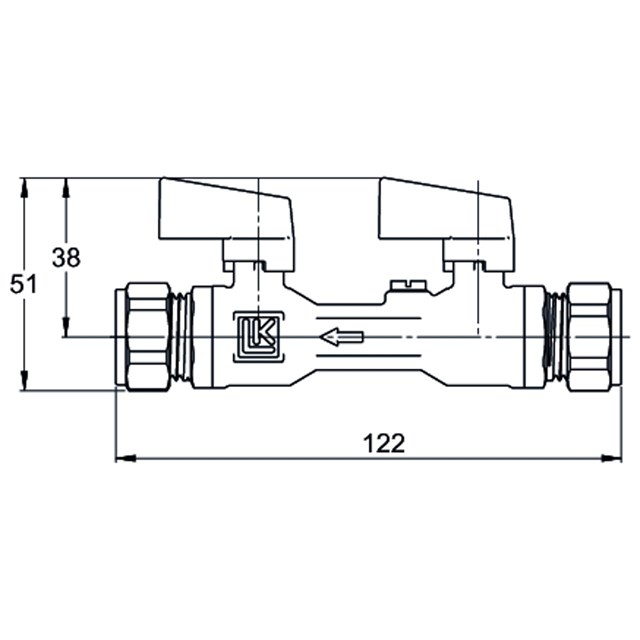

LK 534 - Klemmverschraubung

LK 534 - Klemmverschraubung 1 artikel

Artikel Dim. Kvs m³/h Gewicht (kg) Artikelliste
182787 15 mm 1,1 0,3

182787

Dim. 15 mm
Kvs m³/h 1,1
Gewicht (kg) 0,3
Artikelliste

Detailinformationen

Beschreibung

LK 534 ThermoFill® EA ist ein Befüllungsventil für Heizanlagen. Das Ventil ist mit einem integrierten Absperr- und Rückschlagventil versehen, was auch bei ­niedrigem Differenz­druck ein sicheres Öffnen garantiert. Das Rückschlagventil ist kontrollierbar und als Rückfluss­verhinderer Typ EA, Flüssigkeitskategorie 1-2, nach EN 1717 klassifiziert.

Durch Schließen des ersten Ventils zum Leitungswassersystem und Lösen der Schraube kann die Funktion des Rückschlagventils überprüft werden.

Der Pfeil auf dem Ventilgehäuse gibt die Durchfluss­richtung an.

Der Gewindeanschluss wird auf herkömmliche Weise abgedichtet. Durch Auftragen von Gleitmittel auf das Dichtmaterial wird die Montage der Klemmverschraubung erleichtert. Zunächst von Hand anziehen, danach mit einem Gabelschlüssel festziehen. Die Anzahl Umdrehungen beim Anziehen mit dem Schlüssel entnehmen Sie bitte dem separaten Datenblatt zu Klemmverschraubungen. Weiche Rohrleitungen werden mit einer Stützhülse versehen.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie regelmäßig die Anlage.

Technische Daten

Max. Arbeitsdruck: 1.0 MPa (10 bar)
Öffnungsdruck, Rückschlagventil: 1 kPa (0,01 bar)
Arbeitstemperatur: Min. 5 °C/Max. 90 °C
Gewindenorm: G - Innengewinde, ISO 228/1
Material, Gehäuse: DZR-Messing EN 12165 CW625N
Material, Dichtungen: EPDM
Material, Rückschlagventil: POM
Sonstiges: Rückschlagventil: Typ EA gemäß EN 1717,
Material, Rückschlagventil: POM
Standard: Rückschlagventil: Typ EA gemäß EN 1717

Technische Diagramme

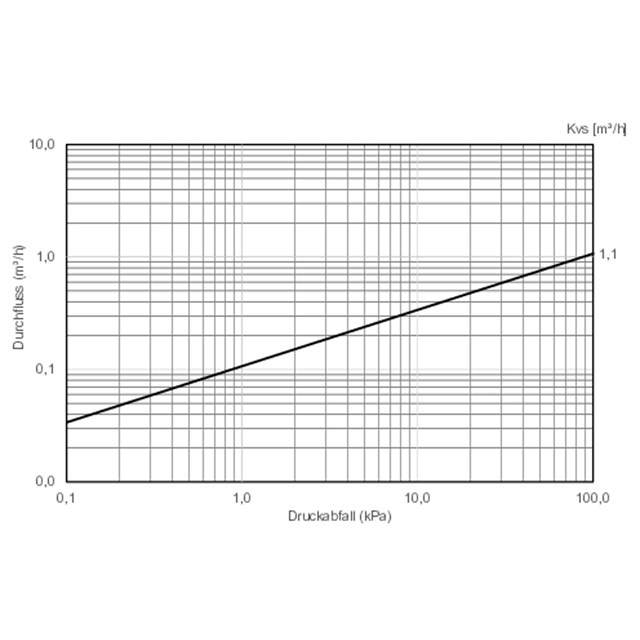

Kapazitätsdiagramm

Downloads

Produktblatt

LK 534 ThermoFill® EA

Bedienungsanleitung

248402_LK 534_Instruction

Bedienungsanleitung

248401_LK 534_Instruction
