LK 830 ThermoMix® B

LK 830 ThermoMix® B

  • Geringe interne Leckage
  • Einfache Anpassung für Rechts- oder Linksmontage
  • Geeignet für Motorisierung

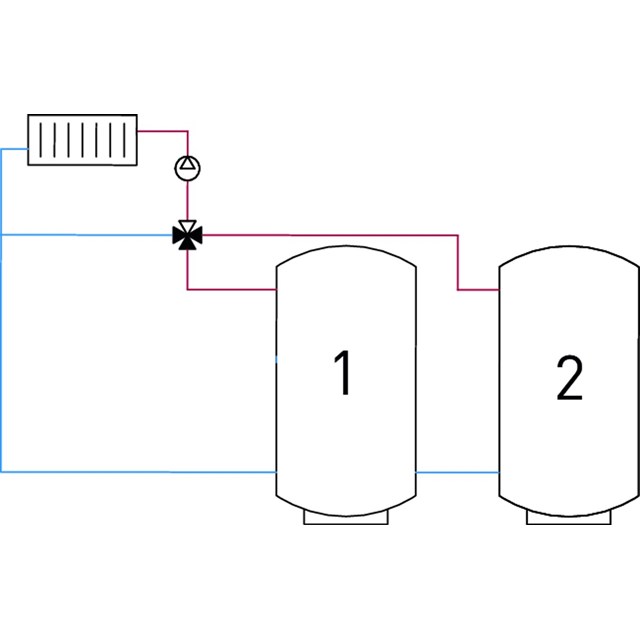

LK 830 ThermoMix® B 4-Wege bivalenter Mischer wird in Heizsystemen mit zwei Reihen oder parallel verbundenen Heizquellen eingesetzt. Der Mischer ist ebenfalls für Pufferspeicher mit Schichtung geeignet. LK 830...

Weiterlesen

LK 830 ThermoMix® B

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

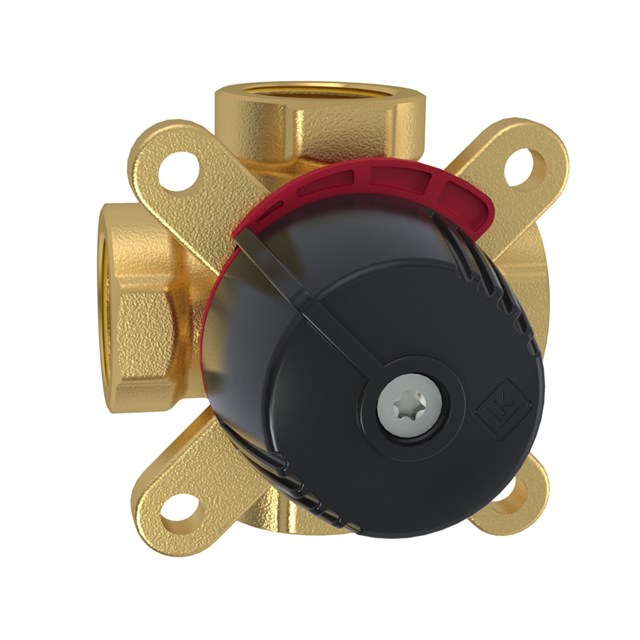

LK 830 - Innengewinde

LK 830 - Innengewinde 1 artikel

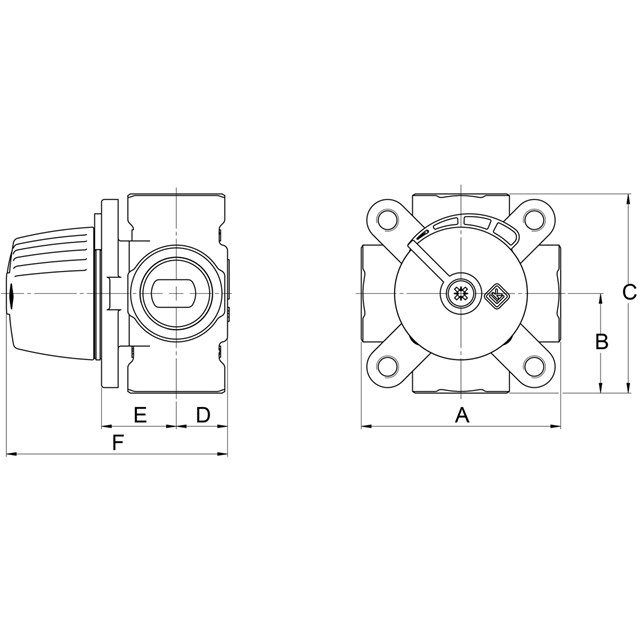

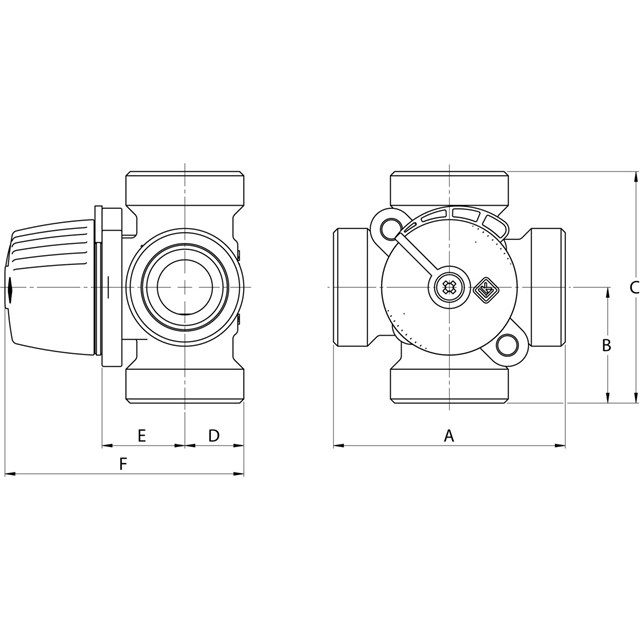

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180587 Rp ¾" 6,3 72 36 72 19 27 80 0,7

180587

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 72
B mm 36
C mm 72
D mm 19
E mm 27
F mm 80
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

Andere Dimension auf Anfrage.

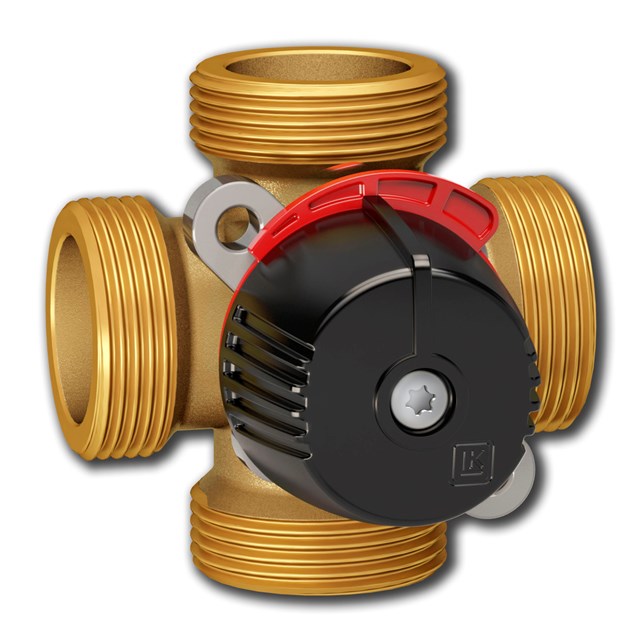

LK 830 - Aussengewinde

LK 830 - Aussengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180004 G ¾" 6,3 72 36 72 20 26 80 0,6
180588 G 1” 6,3 80 40 80 18 29 81 0,7

180004

Dim. G ¾"
Kvs m³/h 6,3
A mm 72
B mm 36
C mm 72
D mm 20
E mm 26
F mm 80
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

180588

Dim. G 1”
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

Andere Dimension auf Anfrage.

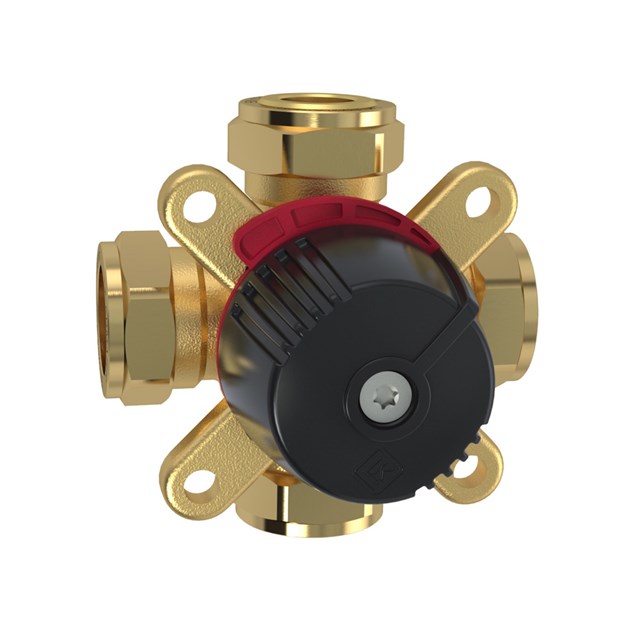

LK 830 - Klemmverschraubung

LK 830 - Klemmverschraubung 3 artikel

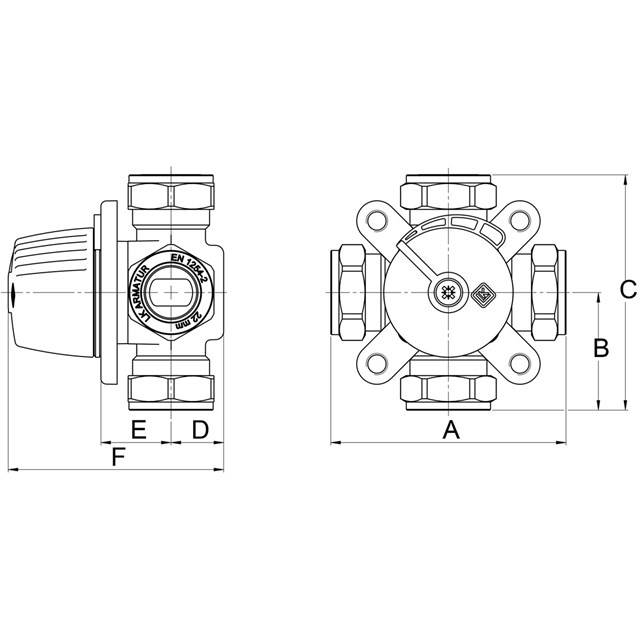

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180001 22 mm 4,0 87 43,5 87 20 26 80 0,7
180003 22 mm 6,3 87 43,5 87 20 26 80 0,7
180595 28 mm 6,3 112 56 112 19 27 80 1,1

180001

Dim. 22 mm
Kvs m³/h 4,0
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180003

Dim. 22 mm
Kvs m³/h 6,3
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180595

Dim. 28 mm
Kvs m³/h 6,3
A mm 112
B mm 56
C mm 112
D mm 19
E mm 27
F mm 80
Gewicht (kg) 1,1
Maßzeichnungen
Artikelliste

Andere Dimension auf Anfrage.

Detailinformationen

Beschreibung

LK 830 ThermoMix® B 4-Wege bivalenter Mischer wird in Heizsystemen mit zwei Reihen oder parallel verbundenen Heizquellen eingesetzt. Der Mischer ist ebenfalls für Pufferspeicher mit Schichtung geeignet.

LK 830 ThermoMix® B sollte mit einem Stellantrieb ausgerüstet werden. Damit wird jederzeit die günstigste Wärmequelle benutzt.

LK 830 ThermoMix® B ist für die Rechts- oder Linksmontage.

Die Montage des Mischers ist lageunabhängig. Die Rohranschlüsse sind mit den Ziffern 1-4 gekennzeichnet. Bei Standardausführung wird der Mischer auf folgende Weise montiert: 1=Vorlauf, 2=Sekundäre Wärmequelle, 3=Primäre Wärmequelle und 4=Rücklauf.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Drehwinkel: 90°
Drehmoment: < 1 Nm
Leckage: < 0,5% vom Kvs bei 50 kPa
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 50 kPa ( 0,5 bar)
Arbeitstemperatur: Min. 5 °C/Max. 110 °C
(120 °C kurzfristig)
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12165 CW617N
Material, Innenteile/Welle: Messing EN 12164 CW614N
Material, Dichtungen: EPDM
Wellenabdichtung: Zwei O-Ringe

Anwendungen

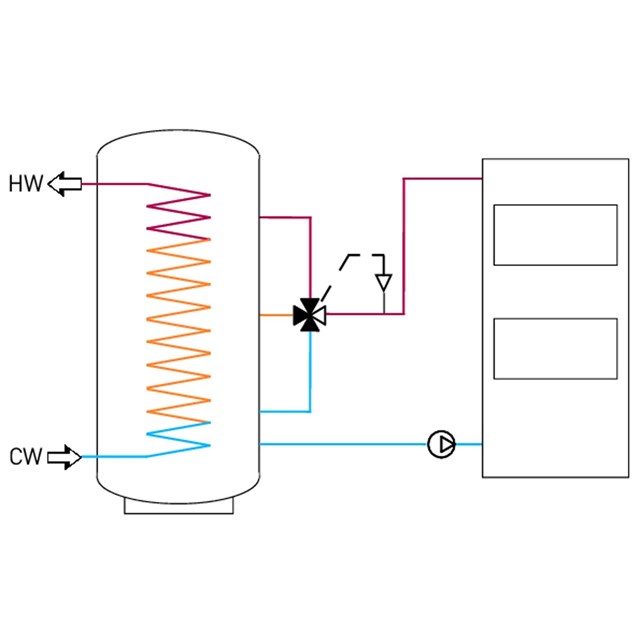

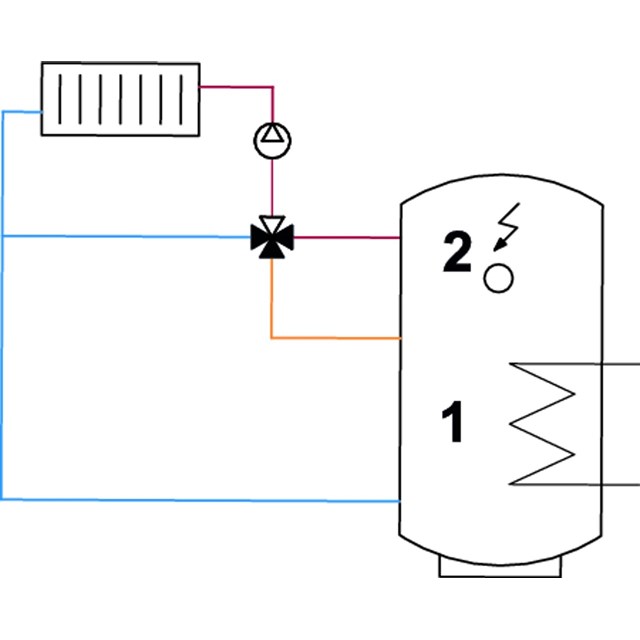

LK 830 B als Verteilerventil in Kombination mit LK 100 SmartComfort CT zur Optimierung der Schichtung im Tank.

Technische Diagramme

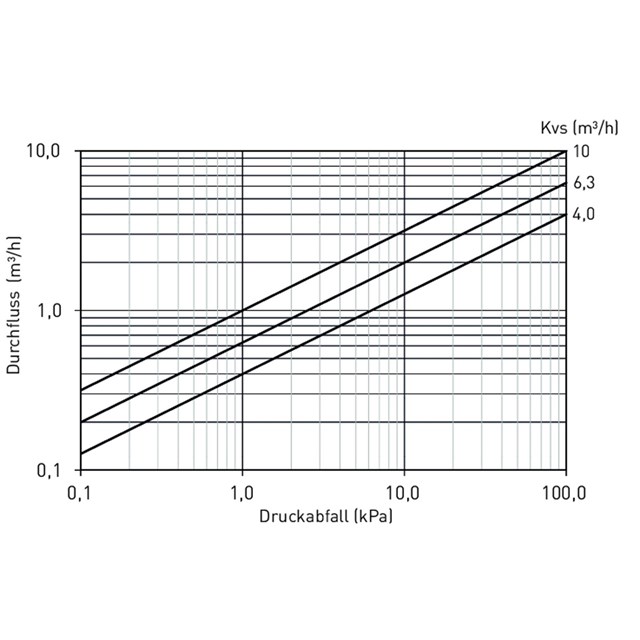

Kapazitätsdiagramm

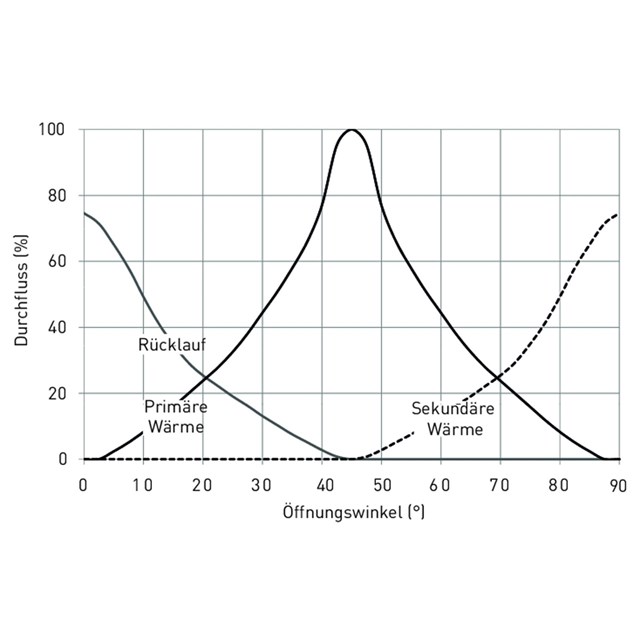

Regelcharakteristik

Downloads

Produktblatt

LK 830 ThermoMix® B

Bedienungsanleitung

830 ThermoMix - Instruction_248356

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

Anwendungen

Solaranwendungstechnik DE

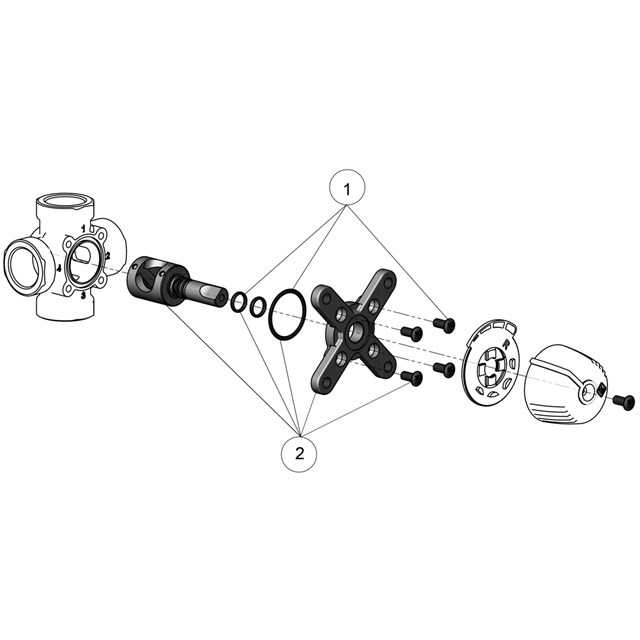

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187059 Dichtungssatz 830/831, DN 15-20 1
187060 Dichtungssatz 830, DN 25 1
187187 Dichtungssatz LK 840/841 DN 15-20 1
187061 Einsatz 830, DN 15-20, Kvs 4,0 2
187062 Einsatz 830, DN 15-20, Kvs 6,3 2
187064 Einsatz 830, DN 25, Kvs 10,0 2
187958 Einsatz 830 DN 20, Kvs 6,3 2

Videos

LK 830 ThermoMIx®
LK 830 ThermoMIx®

FAQ-fragen & Antworten

Passt der LK SmartComfort auf einen Mischer eines anderen Fabrikats?

Ja, wir halten Montagesätze für andere Fabrikate vor, siehe die Montagesätze auf der Website.
