LK HydronicGroup C/C 125 Cooling

Bevorstehende Neuheit

LK HydronicGroup C/C 125 Cooling

  • Für Kühl- und Heizungsanwendungen
  • Kataphorese-behandeltes Rohr zur Korrosionsbeständigkeit
  • Einfach zu kombinieren mit elektronischer Steuerung

LK HydronicGroup C/C 125 Cooling ist eine komplette Pumpengruppe und eignet sich für Heiz- und Kühlsysteme, bei denen eine Direktversorgung oder Nebenversorgungsleitung gewünscht wird. Besteht aus einer hocheff...

Weiterlesen

LK HydronicGroup C/C 125 Cooling

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

LK 860 - Verteilerleiste - Kataphorese-behandelt

LK 860 - Verteilerleiste - Kataphorese-behandelt 7 artikel

Artikel Ausführung Dim. A mm B mm Anmerkung Gewicht (kg) C mm Maßzeichnungen Artikelliste
50802085 Verteilerleiste, 1-fach, mit hydraulische Weiche G 1½" 294 125 0,4 MPa (4 bar) 2,5
50802086 Verteilerleiste, 2-fach, ohne hydraulische Weiche G 1½" 594 125 0,4 MPa (4 bar) 6,0 500
50802087 Verteilerleiste, 2-fach, mit hydraulische Weiche G 1½" 594 375 0,4 MPa (4 bar) 7,0 250
50802088 Verteilerleiste, 3-fach, ohne hydraulische Weiche G 1½" 844 125 0,4 MPa (4 bar) 8,0 500
50802089 Verteilerleiste, 3-fach, mit hydraulische Weiche G 1½" 844 625 0,4 MPa (4 bar) 9,0 500
50802090 Verteilerleiste, 4-fach, ohne hydraulische Weiche G 1½" 1094 125 0,4 MPa (4 bar) 9,0 750
50802091 Verteilerleiste, 4-fach, mit hydraulische Weiche G 1½" 1094 875 0,4 MPa (4 bar) 10,0 750

50802085

Ausführung Verteilerleiste, 1-fach, mit hydraulische Weiche
Dim. G 1½"
A mm 294
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 2,5
C mm
Maßzeichnungen
Artikelliste

50802086

Ausführung Verteilerleiste, 2-fach, ohne hydraulische Weiche
Dim. G 1½"
A mm 594
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 6,0
C mm 500
Maßzeichnungen
Artikelliste

50802087

Ausführung Verteilerleiste, 2-fach, mit hydraulische Weiche
Dim. G 1½"
A mm 594
B mm 375
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 7,0
C mm 250
Maßzeichnungen
Artikelliste

50802088

Ausführung Verteilerleiste, 3-fach, ohne hydraulische Weiche
Dim. G 1½"
A mm 844
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 8,0
C mm 500
Maßzeichnungen
Artikelliste

50802089

Ausführung Verteilerleiste, 3-fach, mit hydraulische Weiche
Dim. G 1½"
A mm 844
B mm 625
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 9,0
C mm 500
Maßzeichnungen
Artikelliste

50802090

Ausführung Verteilerleiste, 4-fach, ohne hydraulische Weiche
Dim. G 1½"
A mm 1094
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 9,0
C mm 750
Maßzeichnungen
Artikelliste

50802091

Ausführung Verteilerleiste, 4-fach, mit hydraulische Weiche
Dim. G 1½"
A mm 1094
B mm 875
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 10,0
C mm 750
Maßzeichnungen
Artikelliste

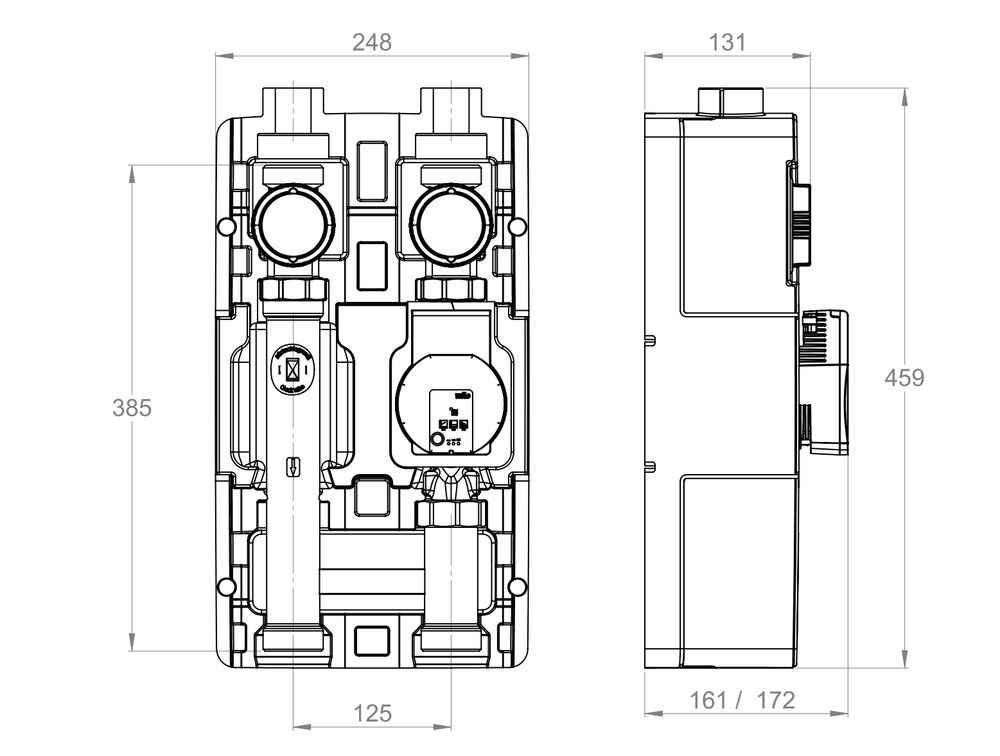

LK 861 Cooling - Pumpengruppe - ungemischter Heizkreis

LK 861 Cooling - Pumpengruppe - ungemischter Heizkreis 2 artikel

Artikel Dim. DN Anmerkung Gewicht (kg) Artikelliste
396427 G 1½" / Rp 1" x G 1½" DN 25 Wilo Para 25-180/6 5,1
396428 G 1½" / Rp 1" x G 1½" DN 32 Wilo Para 25-180/8 5,3

396427

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Anmerkung Wilo Para 25-180/6
Gewicht (kg) 5,1
Artikelliste

396428

Dim. G 1½" / Rp 1" x G 1½"
DN DN 32
Anmerkung Wilo Para 25-180/8
Gewicht (kg) 5,3
Artikelliste
LK 861 Cooling - Pumpengruppe - ungemischter Heizkreis. Ohne Pumpe.

LK 861 Cooling - Pumpengruppe - ungemischter Heizkreis. Ohne Pumpe. 1 artikel

Artikel Dim. Gewicht (kg) Artikelliste
396200 G 1½" / Rp 1" x G 1½" 3,3

396200

Dim. G 1½" / Rp 1" x G 1½"
Gewicht (kg) 3,3
Artikelliste

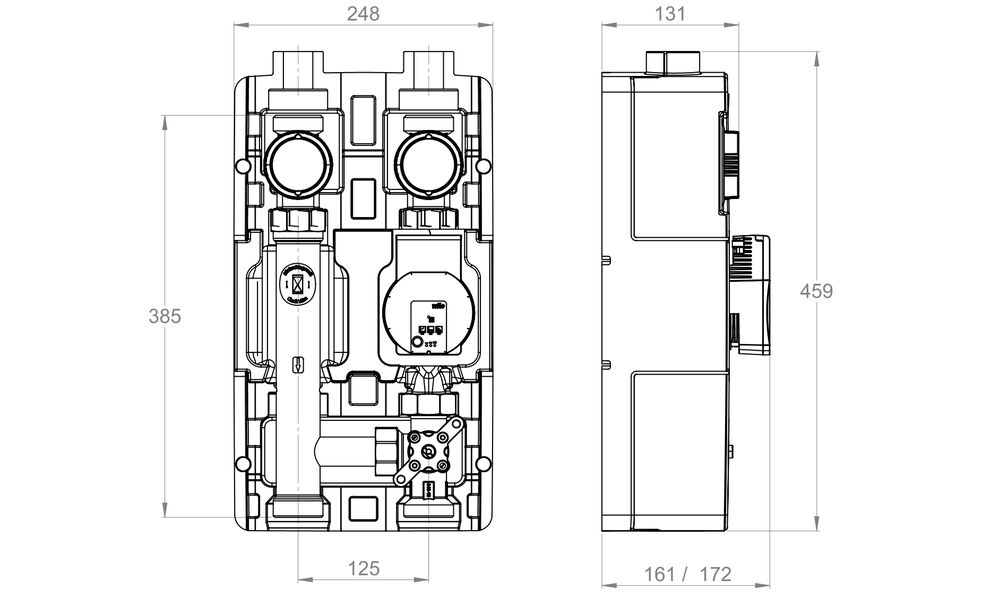

LK 862 Cooling - Pumpengruppe - gemischter Heizkreis - Ausführung rechts

LK 862 Cooling - Pumpengruppe - gemischter Heizkreis - Ausführung rechts 2 artikel

Artikel Dim. DN Kvs m³/h Ladepumpe Gewicht (kg) Artikelliste
396425 G 1½" / Rp 1" x G 1½" DN 25 6,3 Wilo Para 25-180/6-43/SC-12 5,8
396426 G 1½" / Rp 1" x G 1½" DN 32 10,0 Wilo Para 25-180/8-75/SC-12 5.8

396425

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6,3
Ladepumpe Wilo Para 25-180/6-43/SC-12
Gewicht (kg) 5,8
Artikelliste

396426

Dim. G 1½" / Rp 1" x G 1½"
DN DN 32
Kvs m³/h 10,0
Ladepumpe Wilo Para 25-180/8-75/SC-12
Gewicht (kg) 5.8
Artikelliste
LK 862 Cooling - Pumpengruppe - gemischter Heizkreis. Ohne Pumpe.

LK 862 Cooling - Pumpengruppe - gemischter Heizkreis. Ohne Pumpe. 2 artikel

Artikel Dim. Kvs m³/h Gewicht (kg) Artikelliste
396199 G 1½" / Rp 1" x G 1½" 6,3 4,0
396424 G 1½" / Rp 1" x G 1½" 10,0 4,0

396199

Dim. G 1½" / Rp 1" x G 1½"
Kvs m³/h 6,3
Gewicht (kg) 4,0
Artikelliste

396424

Dim. G 1½" / Rp 1" x G 1½"
Kvs m³/h 10,0
Gewicht (kg) 4,0
Artikelliste
LK 862 Cooling - Pumpengruppe - gemischter Heizkreis. Mit LK 950 Stellmotor.

LK 862 Cooling - Pumpengruppe - gemischter Heizkreis. Mit LK 950 Stellmotor. 2 artikel

Artikel Dim. DN Kvs m³/h Ladepumpe Anmerkung Gewicht (kg) Artikelliste
396465 G 1½" / Rp 1" x G 1½" DN 25 6,3 Wilo Para 25-180/6-43/SC-12 180756 LK 950 Stellmotor 6.2
396466 G 1½" / Rp 1" x G 1½" DN 25 6,3 Wilo Para ST 25-180/8 IPWM2 180756 LK 950 Stellmotor 6.2

396465

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6,3
Ladepumpe Wilo Para 25-180/6-43/SC-12
Anmerkung 180756 LK 950 Stellmotor
Gewicht (kg) 6.2
Artikelliste

396466

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6,3
Ladepumpe Wilo Para ST 25-180/8 IPWM2
Anmerkung 180756 LK 950 Stellmotor
Gewicht (kg) 6.2
Artikelliste

Detailinformationen

Beschreibung

LK HydronicGroup C/C 125 Cooling ist eine komplette Pumpengruppe und eignet sich für Heiz- und Kühlsysteme, bei denen eine Direktversorgung oder Nebenversorgungsleitung gewünscht wird. Besteht aus einer hocheffizienten Zirkulationspumpe, Isolierung und zwei Kugelventilen mit Thermometer, auf der Rücklaufseite gibt es ein integriertes Rückschlagventil. Kataphorese-behandeltes Rohr zur Korrosionsbeständigkeit. Bei der Installation der LK HydronicGroup c/c 125 Kühlung an den LK 860 Verteiler sollte das Montageset (Art.-Nr. 095515) verwendet werden, um Kondensation zu verhindern.

LK 861 Cooling, Pumpengruppe, bei denen eine Direktversorgung gewünscht wird.

LK 862 Cooling, Pumpengruppe wo eine Nebenversorgungsleitung gewünscht wird. Ein drei Wege Mischventil ist enthalten. Für Kühlanwendungen muss die LK 862 Cooling mit einem Stellantrieb, LK 950 oder LK SmartComfort, ergänzt werden, um zu verhindern, dass Kondenswasser in die Isolierung eindringt und Frost bildet.

Die Isolierung ist nur für Wilo PARA 6 und 8 Meter geeignet.

Technische Daten

Nennspannung: 230 VAC 50/60 Hz
Leistungsaufnahme: 10-75 W abhängig von der Pumpendrehzahl
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Umgebungstemperatur: Min. 5 °C/Max. 58 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit 1: Wasser - Glykol max. 50%
Ladepumpe: Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12
Material, Gehäuse: Messing EN 12165 CW617N
Material, Isolierung: Expandiertes Polypropylen EPP

Anwendungen

LK 861 Cooling - Pumpengruppe mit Direktversorgung

LK 862 Cooling - Pumpengruppe mit 3-wege-Mischer

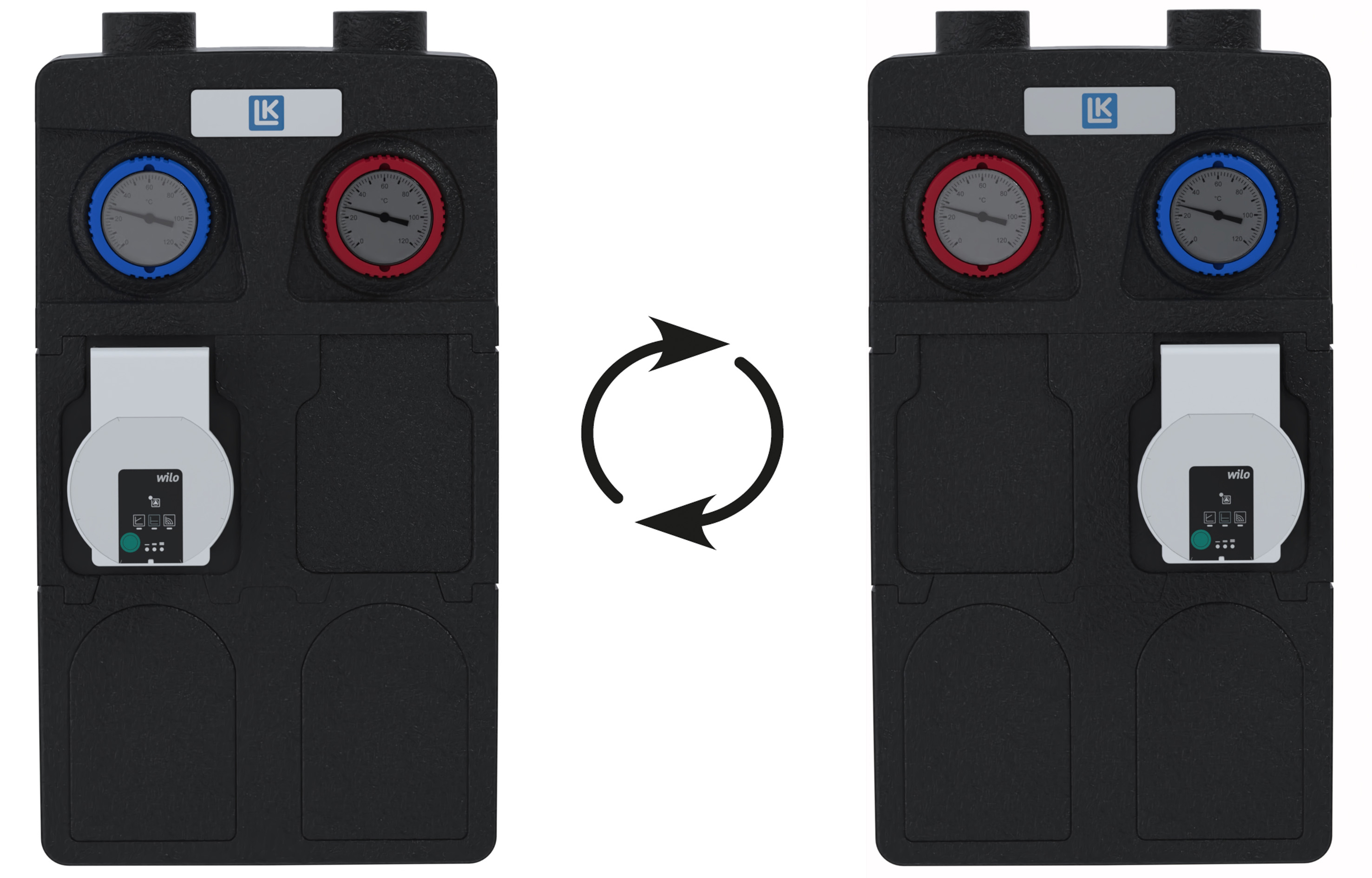

LK 861 LINKS - LK 861 RECHTS

LK 862 LINKS - LK 862 RECHTS

Technische Diagramme

LK 861 - PUMPENCHARAKTERISTIK

LK 862 - CARATTERISTICA DELLA POMPA

Downloads

Produktblatt

LK HydronicGroup C/C 125 Cooling

Bedienungsanleitung

861-862 LK HydronicGroup C/C 125 Cooling - Instruction_248405

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187322 Wilo PARA 25-180/6-43/SC 1
187203 Wilo PARA 25-180/8-75/SC 1
187323 Kugelventil, Blau 2
187324 Kugelventil, Rot 2
187188 Dichtungssatz LK 840/841 DN 25 3
092366 LK 322 CoolUnit 1" 5
095515 Verschraubungssatz 5
181242 LK 100 SmartComfort CT 6
180765 LK 950 Stellmotor 7
182766 LK 840 ThermoMix HG Kvs 6,3 8
182767 LK 840 ThermoMix HG Kvs 10 8
187963 Isolierung EPP 9
