LK 811 ThermoMat 2.0 W

Neuheit

LK 811 ThermoMat 2.0 W

  • Einstellbare Rücklauftemperatutur
  • Einfache Bedienung der elektronischen Regelung

LK 811 ThermoMat 2.0 W ist eine Rücklaufanhebung für Heiz­anlagen mit Festbrennstoffkessel und Pufferspeicher. Die Rücklaufanhebung wird eingesetzt um eine hohe Rücklauftemperatur zum Heizkessel und eine optima...

Weiterlesen

LK 811 ThermoMat 2.0 W

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

LK 811 - Innengewinde

Neuheit

LK 811 - Innengewinde 2 artikel

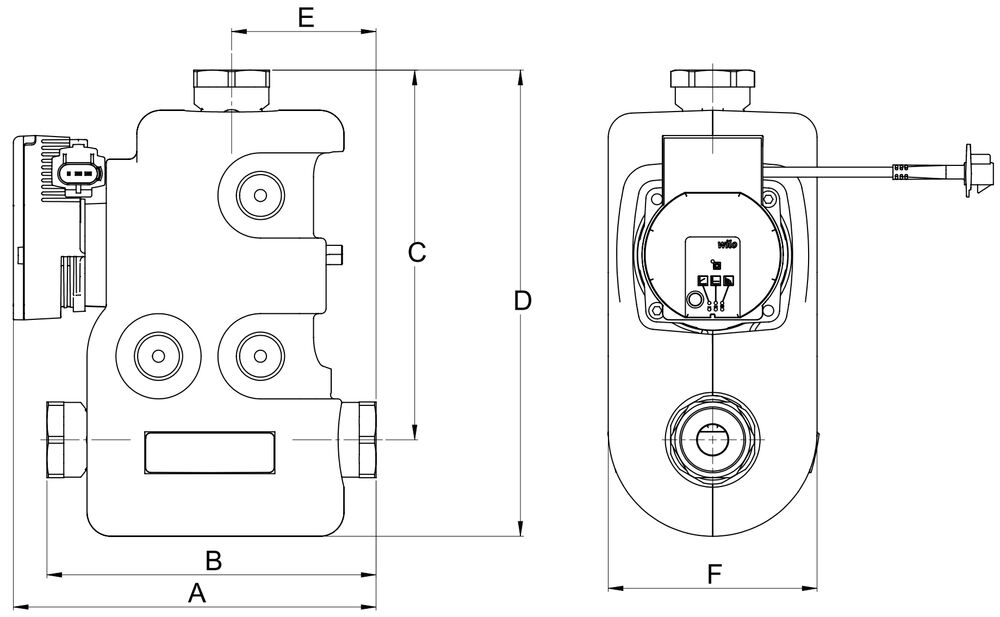

Artikel Ausführung Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
182772 ohne Rückschlagventil Rp 1" 226 205 230 290 90 130 4,2
182770 ohne Rückschlagventil Rp 1¼" 226 205 230 290 90 130 4,2

182772

Ausführung ohne Rückschlagventil
Dim. Rp 1"
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Gewicht (kg) 4,2
Maßzeichnungen
Artikelliste

182770

Ausführung ohne Rückschlagventil
Dim. Rp 1¼"
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Gewicht (kg) 4,2
Maßzeichnungen
Artikelliste
LK 811 - Innengewinde - mit LK 100 SmartComfort CT

Neuheit

LK 811 - Innengewinde - mit LK 100 SmartComfort CT 2 artikel

Artikel Ausführung Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
182779 ohne Rückschlagventil + CT 100 Rp 1" 277 199 227 287 87 130 4,2
182780 ohne Rückschlagventil + CT 100 Rp 1¼" 277 199 227 287 87 130 4,2

182779

Ausführung ohne Rückschlagventil + CT 100
Dim. Rp 1"
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Gewicht (kg) 4,2
Maßzeichnungen
Artikelliste

182780

Ausführung ohne Rückschlagventil + CT 100
Dim. Rp 1¼"
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Gewicht (kg) 4,2
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 811 ThermoMat 2.0 W ist eine Rücklaufanhebung für Heiz­anlagen mit Festbrennstoffkessel und Pufferspeicher. Die Rücklaufanhebung wird eingesetzt um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale Temperaturschichtung im Pufferspeicher zu erzeugen. Dies erhöht die Effizienz der Heizanlage, verhindert Kondensation und Teerablagerungen, was die Lebensdauer der Anlage verlängert.

Die LK 811 ThermoMat 2.0 W ist eine kompakte Einheit mit integrierter Hocheffizienzpumpe und einem 3-Wege Mischer, der zwei Ventilanschlüsse regelt. Die Rücklaufanhebung besteht auch aus drei Absperrventilen, um Installation und Wartung zu erleichtern und einer Isolation um den Wärmeverlust zu minimieren. Drei Thermometer, die ein einfaches Verfolgen des Ladeverlaufs ermöglichen, können als Zubehör bestellt werden. Die Rücklaufanhebung ist in zwei Ausführungen erhältlich - mit oder ohne Rückschlagventil. Mit dem Rückschlagventil werden die Funktionen erreicht, die unter Punkt 4 der Heizungsphasen beschrieben werden. Die Rücklaufanhebung ist umkehrbar und kann für die Montage rechts oder links vom Heizkessel einfach angepasst werden. Dank der Absperrventile sind alle Teile austauschbar, ohne dass die Anlage bei einer eventuellen Wartung entleert werden muss.

LK 811 ThermoMat 2.0 W kann mit oder ohne elektronische Temperaturregelung geliefert werden. Montagesätze für Regelungen anderer Hersteller sind erhältlich. Sehen Sie bitte Abschnitt Temperatur-Regelungen - Montagesätze.
Für weitere Informationen, wenden Sie sich bitte an unsere Vertriebsabteilung.

Die LK 811 ThermoMat 2.0 W wird in der Rücklaufleitung ­zwischen Festbrennstoffkessel und Pufferspeicher installiert. Sie muss stehend mit der Antriebswelle der Pumpe in horizontaler Lage montiert werden.

Die Rücklaufanhebung ist normalerweise wartungsfrei. Die Installation ist regelmäßig zu überprüfen.

Technische Daten

Nennspannung: 230 VAC 50 Hz
Leistungsaufnahme: 10-75 W, abhängig von Pumpendrehzahl
Max. Kesselleistung: 65 kW mit 20 °C ΔT
Max. Arbeitsdruck: 0,6 MPa (6 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Rücklauftemperatur: 5-99 °C mit LK 100 SmartComfort CT
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde
Flüssigkeit 1: Wasser - Glykol max. 50%
Ladepumpe: Wilo Para /6 SC FS14, Wilo Para /8 SC FS14
Material, Gehäuse: Messing EN 1982 CB753S
Material, Isolierung: Expandiertes Polypropylen EPP

Anwendungen

Die Funktion der Ladeventileinheit während der verschiedenen Heizungsphasen:
1. Erwärmungsphase

Wasser zirkuliert zwischen Kessel und Ladeventileinheit, während die Temperatur des Kessels steigt.

2. Ladephase

Der Heizungsregler beginnt den Mischer zu öffnen und lässt zu, dass sich Rücklaufwasser aus dem Pufferspeicher mit Vorlauf­wasser vermischt, bevor es zurück in den Kessel fliesst. Die Rücklauf­temperatur zum Kessel wird ­konstant gehalten.

3. Abschlussphase

Der Mischer ist zum Puffer­speicher hin vollständig ­geöffnet. Das führt zu einer optimalen Wärmeübertragung aus dem Kessel und der Pufferspeicher wird mit Vorlaufwasser gefüllt. Wenn der ­Kessel abgekühlt ist, ­verhindert der Heizungs­regler LK 100 SmartComfort CT den Rückfluss vom Pufferspeicher zum Kessel.

4. Schwerkraftbetrieb mit Rückschlagventil

Der Schwerkraftbetrieb tritt ein, sobald die Verbrennung aufhört und die Umwälzpumpe abgeschaltet hat. Das restliche Heißwasser wird in den Pufferspeicher geladen. Bei einem eventuellen Stromausfall oder Versagen der Pumpe, öffnet das Rückschlagventil automatisch, um einen Schwerkraftbetrieb zuzulassen. Das Rückschlagventil verhindert auch einen Rückfluss vom Pufferspeicher zum Kessel.

Mit Rückschlagventil

Ohne Rückschlagventil

Technische Diagramme

Kesselleistung, Wilo Para*/6 SC FS14

Kesselleistung, Wilo Para */8 SC FS14

Pumpencharakteristik, Wilo PARA */6 SC FS14

Pumpencharakteristik, Wilo PARA */8 SC FS14

Downloads

Produktblatt

LK 811 ThermoMat 2.0 W

Bedienungsanleitung

811 ThermoMat E Eco - Instruction_148697

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 810 , 811.pdf

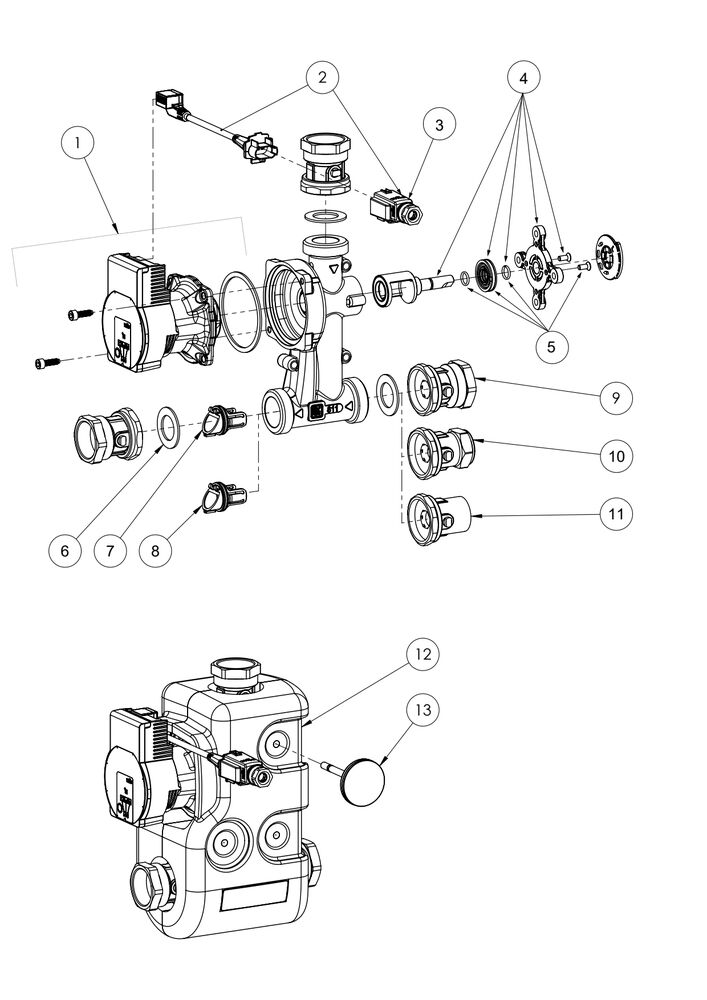

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187347 Wilo Para */8 SC FS14 1
187960 Wilo Para */6 SC FS14 1
095443 Kabel Wilo Para 200 mm + Verbindungsstecker 2
095220 Verbindungsstecker 3
187110 Einsatz 811 4
187066 Dichtungssatz 811/840/841, DN 15-20 5
013025 Dichtung EPDM 1½” - Ø44 x Ø27 x 2 mm 6
187021 Rückschlagventil 810 / 811 7
187022 Stopfen 810 / 811 8
187018 Absperrventil Rp 1¼" 9
187019 Absperrventil 28 mm 10
187017 Absperrventil Rp 1" 11
187351 Isolation EPP, 811 12
058126 Thermometer 120 °C 13
