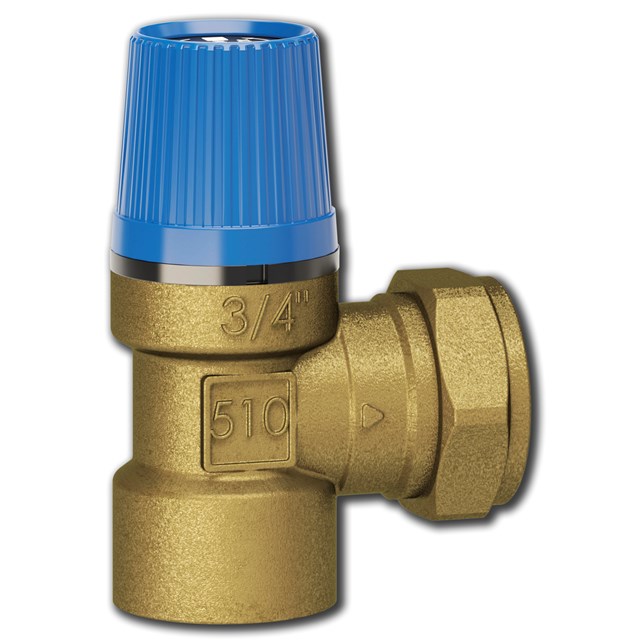

LK 510/511/512 MultiSafe
LK 510/511/512 MultiSafe
LK 510/511/512 MultiSafe

LK 510/511/512 MultiSafe

  • Von 1,5 bis 10 bar
  • Schützt Ihren Heizkessel vor zu hohem Druck

LK 510/511/512 MultiSafe ist ein Vollhub-Sicherheitsventil mit Weichdichtung für Warmwasseranlagen, bzw. geschlossene Heizungsanlagen mit einer Leistung von max. 50 kW. Das Ventil darf nicht für Dampf verwendet...

Weiterlesen

LK 510/511/512 MultiSafe

  • Artikel
  • Detailinformationen
  • Downloads
  • FAQ-fragen & Antworten

Artikel

LK 510 - Innengewinde / Klemmverschraubung - Brauchwasser

LK 510 - Innengewinde / Klemmverschraubung - Brauchwasser 2 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090033 G ¾" IG x 22 mm 0,9 MPa 112 l/min. 0,2
090034 G ¾" IG x 22 mm 1,0 MPa 133 l/min. 0,2

090033

Dim. G ¾" IG x 22 mm
Öffnungsdruck 0,9 MPa
Abblasen 112 l/min.
Gewicht (kg) 0,2
Artikelliste

090034

Dim. G ¾" IG x 22 mm
Öffnungsdruck 1,0 MPa
Abblasen 133 l/min.
Gewicht (kg) 0,2
Artikelliste
LK 510 - Innengewinde / Klemmverschraubung - Heizung

LK 510 - Innengewinde / Klemmverschraubung - Heizung 4 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090030 G ¾" IG x 22 mm 0,15 MPa 2962 l/h 0,2
090035 G ¾" IG x 22 mm 0,2 MPa 3298 l/h 0,2
090031 G ¾" IG x 22 mm 0,25 MPa 3602 l/h 0,2
090036 G ¾" IG x 22 mm 0,3 MPa 3883 l/h 0,2

090030

Dim. G ¾" IG x 22 mm
Öffnungsdruck 0,15 MPa
Abblasen 2962 l/h
Gewicht (kg) 0,2
Artikelliste

090035

Dim. G ¾" IG x 22 mm
Öffnungsdruck 0,2 MPa
Abblasen 3298 l/h
Gewicht (kg) 0,2
Artikelliste

090031

Dim. G ¾" IG x 22 mm
Öffnungsdruck 0,25 MPa
Abblasen 3602 l/h
Gewicht (kg) 0,2
Artikelliste

090036

Dim. G ¾" IG x 22 mm
Öffnungsdruck 0,3 MPa
Abblasen 3883 l/h
Gewicht (kg) 0,2
Artikelliste

Nach der Norm EN 1491

LK 510 - Innengewinde - Heizung

LK 510 - Innengewinde - Heizung 2 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
055505 Rp ¾" 0,15 MPa 2962 l/h 0,2
055506 Rp ¾" 0,25 MPa 3602 l/h 0,2

055505

Dim. Rp ¾"
Öffnungsdruck 0,15 MPa
Abblasen 2962 l/h
Gewicht (kg) 0,2
Artikelliste

055506

Dim. Rp ¾"
Öffnungsdruck 0,25 MPa
Abblasen 3602 l/h
Gewicht (kg) 0,2
Artikelliste

Nach der Norm EN 1491

LK 511 - Aussengewinde / Klemmverschraubung - Brauchwasser

LK 511 - Aussengewinde / Klemmverschraubung - Brauchwasser 2 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090043 G ¾" x 22 mm 0,9 MPa 6741 l/h 0,2
090044 G ¾" x 22 mm 1,0 MPa 7107 l/h 0,2

090043

Dim. G ¾" x 22 mm
Öffnungsdruck 0,9 MPa
Abblasen 6741 l/h
Gewicht (kg) 0,2
Artikelliste

090044

Dim. G ¾" x 22 mm
Öffnungsdruck 1,0 MPa
Abblasen 7107 l/h
Gewicht (kg) 0,2
Artikelliste

Nach der Norm EN 1491

LK 511 - Aussengewinde / Klemmverschraubung – Heizung

LK 511 - Aussengewinde / Klemmverschraubung – Heizung 4 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090040 G ¾" x 22 mm 0,15 MPa 2962 l/h 0,2
090047 G ¾" x 22 mm 0,2 MPa 3298 l/h 0,2
090041 G ¾" x 22 mm 0,25 MPa 3602 l/h 0,2
090048 G ¾" x 22 mm 0,3 MPa 3883 l/h 0,2

090040

Dim. G ¾" x 22 mm
Öffnungsdruck 0,15 MPa
Abblasen 2962 l/h
Gewicht (kg) 0,2
Artikelliste

090047

Dim. G ¾" x 22 mm
Öffnungsdruck 0,2 MPa
Abblasen 3298 l/h
Gewicht (kg) 0,2
Artikelliste

090041

Dim. G ¾" x 22 mm
Öffnungsdruck 0,25 MPa
Abblasen 3602 l/h
Gewicht (kg) 0,2
Artikelliste

090048

Dim. G ¾" x 22 mm
Öffnungsdruck 0,3 MPa
Abblasen 3883 l/h
Gewicht (kg) 0,2
Artikelliste

Nach der Norm EN 1491

LK 512 - Klemmverschraubung - Brauchwasser

LK 512 - Klemmverschraubung - Brauchwasser 2 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090053 22 mm 0,9 MPa 6741 l/h 0,3
090054 22 mm 1,0 MPa 7107 l/h 0,3

090053

Dim. 22 mm
Öffnungsdruck 0,9 MPa
Abblasen 6741 l/h
Gewicht (kg) 0,3
Artikelliste

090054

Dim. 22 mm
Öffnungsdruck 1,0 MPa
Abblasen 7107 l/h
Gewicht (kg) 0,3
Artikelliste

Nach der Norm EN 1491

LK 512 - Klemmverschraubung - Heizung

LK 512 - Klemmverschraubung - Heizung 2 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090050 22 mm 0,15 MPa 2962 l/h 0,3
090051 22 mm 0,25 MPa 3602 l/h 0,3

090050

Dim. 22 mm
Öffnungsdruck 0,15 MPa
Abblasen 2962 l/h
Gewicht (kg) 0,3
Artikelliste

090051

Dim. 22 mm
Öffnungsdruck 0,25 MPa
Abblasen 3602 l/h
Gewicht (kg) 0,3
Artikelliste

Nach der Norm EN 1491

Detailinformationen

Beschreibung

LK 510/511/512 MultiSafe ist ein Vollhub-Sicherheitsventil mit Weichdichtung für Warmwasseranlagen, bzw. geschlossene Heizungsanlagen mit einer Leistung von max. 50 kW. Das Ventil darf nicht für Dampf verwendet werden. Der Ablauf ist mit einer Klemmverschraubung für die einfache Montage eines Ablaufrohres versehen.

Das Sicherheitsventil wird in vertikaler oder ­horizontaler Lage montiert, d. h. das Ventilrad ist nach oben oder gerade zur Seite gerichtet. Bei horizontaler Montage muss der Auslauf so positioniert werden, dass sich kein Wassersack bilden kann.

Der Gewindeanschluss wird auf herkömmliche Weise abgedichtet. Durch Auftragen von Gleitmittel auf das Dichtmaterial wird die Montage der Klemmverschraubung erleichtert. Zunächst von Hand anziehen, danach mit einem Gabelschlüssel festziehen. Die Anzahl Umdrehungen beim Anziehen mit dem Schlüssel entnehmen Sie bitte dem separaten Datenblatt zu Klemmverschraubungen. Weiche Rohrleitungen werden mit einer Stützhülse versehen.

Das Sicherheitsventil ist wartungsfrei. Die Öffnungsfunktion muss jedoch zwei bis drei Mal pro Jahr auf folgende Weise kontrolliert werden: Drehen Sie das Kunststoffrad von Hand gegen den Uhrzeigersinn bis das Ventil etwas Wasser durchlässt. Lassen Sie das Ventil kurze Zeit durchspülen. Drehen Sie das Rad danach weiter bis ein lautes Klicken zu hören ist und das Ventil schließt. Die gesamte Öffnung und Schließung benötigt ca. ¼ Drehung.

Das Sicherheitsventil kann nach einer größeren Wasserentnahme öffnen, sodass ein wenig Wasser austritt. Dies ist völlig normal, da der Absicherungsdruck, aufgrund des erhöhten Wasservolumens während des Aufheizens, erreicht werden kann.

Technische Daten

Arbeitstemperatur: Min. -15 °C/Max. 90 °C
Gewindenorm: G - Aussengewinde, G - Innengewinde
Material, Gehäuse: DZR-Messing EN 12165 CW625N
Material, Dichtungen: EPDM
Sonstiges: CE - LK 511 und LK 512 beinhalten ein CE-gekennzeichnetes LK 510-Ventil mit montiertem Nippel.

Downloads

Produktblatt

LK 510/511/512 MultiSafe

Zertifikat/Typengenehmigung

EU Declaration of Conformity - 510, 511, 512,514.pdf

FAQ-fragen & Antworten

Warum tropft das Sicherheitsventil?

ERLÄUTERUNG ZUM WASSERAUSTRITT AN SICHERHEITSVENTILEN.

Ein Sicherheitsventil hat zwei Aufgaben:

1.      Es fungiert als Notfallschutz bei Versagen der elektrischen Begrenzer.

2.      Es sorgt für den kontinuierlichen Ausgleich der beim Erhitzen von Wasser auftretenden Ausdehnung.

Das heißt, dass es ständig „tropft“, wodurch der Eindruck entstehen kann, dass das Ventil defekt ist. Dies ist jedoch nicht der Fall: Das Ventil soll gerade den Austritt von Wasser ermöglichen.

Wie viel Wasser durch das Ventil austritt, hängt davon ab, wie häufig und wie viel Warmwasser verwendet wird.

Beispiel:
Beim Aufheizen von 10 auf 70 °C dehnt sich das Wasser um circa 3 % aus.  Bei der Erhitzung eines 800-Liter-Warmwasserbereiters fließen somit 9 Liter durch das Ventil ab.  Deshalb muss ein Ablaufrohr montiert werden. Das Rohr darf höchstens 2 Meter lang sein und nicht nach oben verlaufen.

Dass bei älteren Sicherheitsventilen mitunter kein Wasser austrat, zeigt nur, dass das Rückschlagventil in diesen Anlagen defekt war, wodurch das Expansionswasser zurück in die Rohrleitungen lief.

TRITT AUS EINEM SICHERHEITSVENTIL ETWAS WASSER AUS, IST DIES EIN BEWEIS DAFÜR, DASS ALLE VENTILE ORDNUNGSGEMÄSS FUNKTIONIEREN.

Können die Sicherheitsventile von LK auch für Dampf eingesetzt werden?

Nein, die Sicherheitsventile von LK sind nicht geeignet für den Einsatz mit Dampf.
