LK 823 ThermoVar® R

LK 823 ThermoVar® R

  • Erhöht die Effizienz des Systems
  • Verhindert Kondensation und Teerablagerungen
  • Einstellbarer Regelbereich

LK 823 ThermoVar® R ist ein 3-Wege thermisches Ventil für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Das Ventil dient zur Rücklaufanhebung und sorgt dafür, dass eine optimale Temperaturschichtung ...

Weiterlesen

LK 823 ThermoVar® R

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

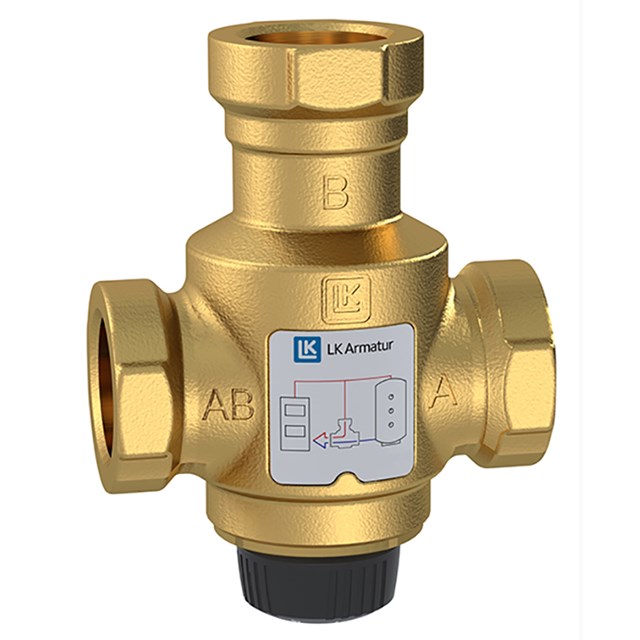

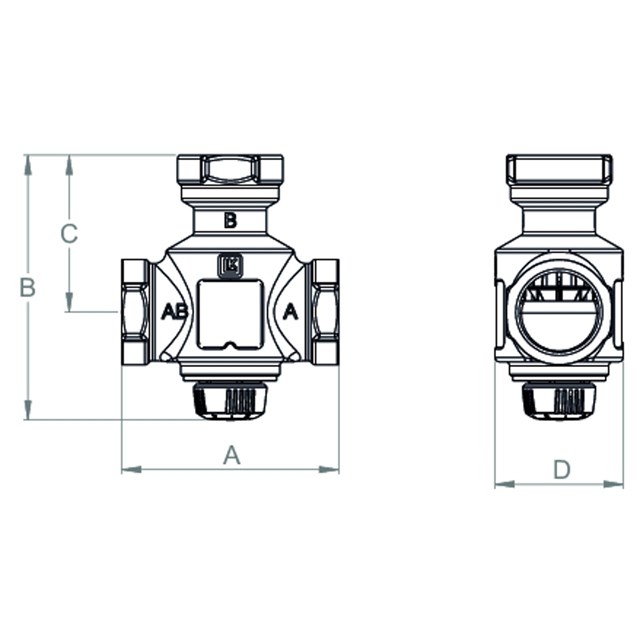

LK 823 R - Innengewinde

LK 823 R - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182386 Rp 1¼" 9,0 105 128 76 Ø 62 55-70 °C 1,2
182445 Rp 1¼" 9,0 105 128 76 Ø 62 45 - 60 °C 1,2

182386

Dim. Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmerkung 55-70 °C
Gewicht (kg) 1,2
Maßzeichnungen
Artikelliste

182445

Dim. Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmerkung 45 - 60 °C
Gewicht (kg) 1,2
Maßzeichnungen
Artikelliste

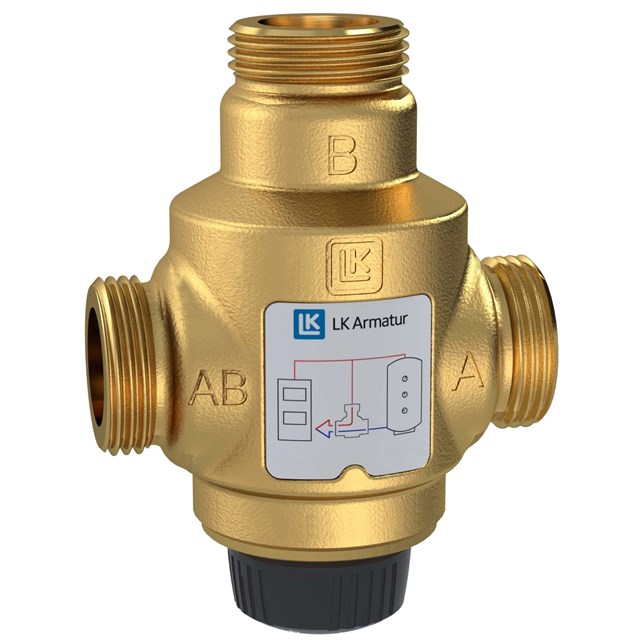

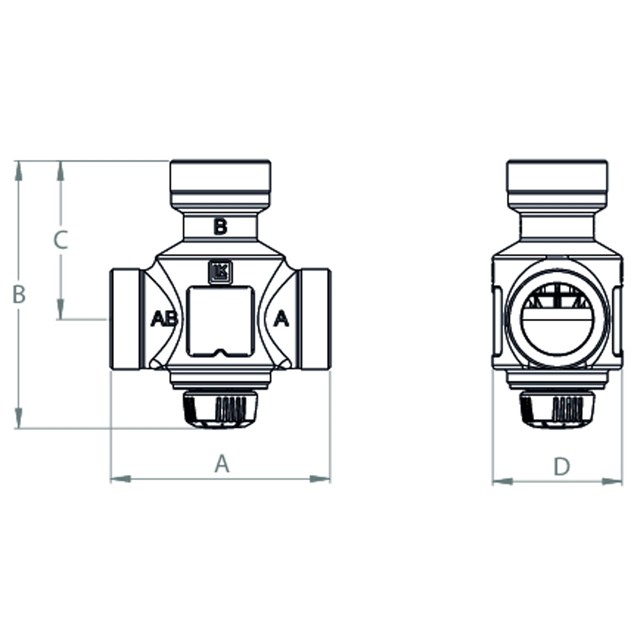

LK 823 R - Aussengewinde

LK 823 R - Aussengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182388 G 1½" 9,0 105 128 76 Ø 62 55 - 70 °C 1,2
182446 G 1½" 9,0 105 128 76 Ø 62 45-60 °C 1,2

182388

Dim. G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmerkung 55 - 70 °C
Gewicht (kg) 1,2
Maßzeichnungen
Artikelliste

182446

Dim. G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Anmerkung 45-60 °C
Gewicht (kg) 1,2
Maßzeichnungen
Artikelliste

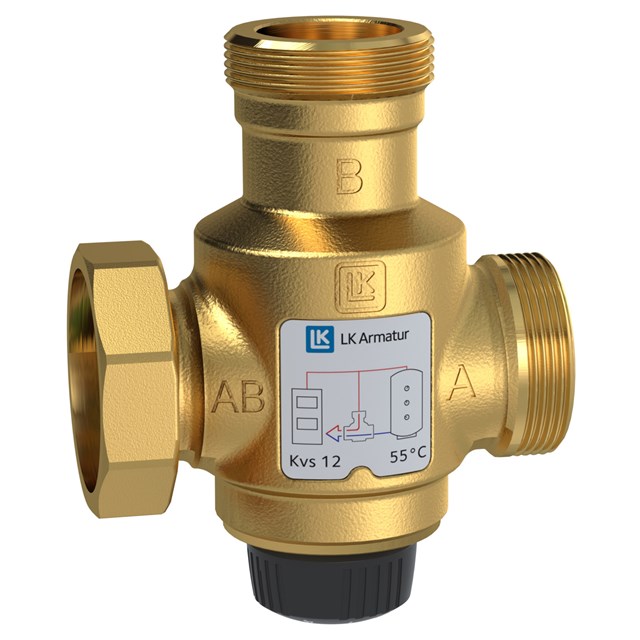

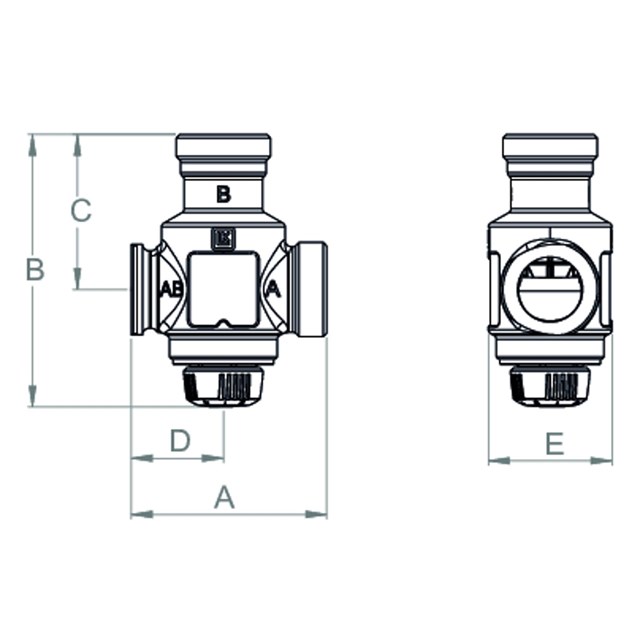

LK 823 R - Überwurfmutter

LK 823 R - Überwurfmutter 2 artikel

Artikel Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182389 G 1¼" 1½" Überwurfmutter 9,0 87 121 69 41 55 55 - 70 °C 0,9
182447 G 1¼” 1½" Überwurfmutter 9,0 87 121 69 41 55 45 - 60 °C 0,9

182389

Dim. G 1¼"
Dim. 2 1½" Überwurfmutter
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Anmerkung 55 - 70 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182447

Dim. G 1¼”
Dim. 2 1½" Überwurfmutter
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Anmerkung 45 - 60 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 823 ThermoVar® R ist ein 3-Wege thermisches Ventil für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Das Ventil dient zur Rücklaufanhebung und sorgt dafür, dass eine optimale Temperaturschichtung im Pufferspeicher vorhanden ist. Dies erhöht die Effizienz der Heizanlage, verhindert Kondensation und Teerablagerungen, was die Lebensdauer des Heizkessels verlängert.

Das Ventil regelt zwei Anschlüsse, wodurch kein Ausgleichventil in der Leitung zwischen Kessel und Ladeventil erforderlich ist. Das thermostatische Element beginnt Anschluss A zu öffnen, sobald die Rücklauftemperatur des Anschlusses AB die Öffnungstemperatur erreicht hat. Anschluss B schliesst, sobald die Temperatur des Anschlusses A um 10 °C höher als die Öffnungstemperatur ist.
Das Ventil ist einstellbar von 55 °C bis 70 °C.

LK 823 R kann mit einer Isolierung versehen werden. Sehen Sie bitte unter Zubehör. Weitere Informationen finden Sie auf dem Produktblatt der Isolierung.

Die Montage des Ventils ist lageunabhängig. LK 823 ThermoVar® R ist für die Rechts- oder Linksmontage geeignet.

Technische Daten

Leckage: < 0,5% vom Kvs bei 100 kPa
Max. Arbeitsdruck: 1.0 MPa (10 bar)
Max. Differenzdruck: 100 kPa (1 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Öffnungstemperatur: 55-70 °C / 45-60 °C
Umgebungstemperatur: Min 5 ºC/Max 60 ºC
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit 1: Wasser - Glykol max. 50%
Material, Gehäuse: Messing EN 1982 CB753S
Material, externer Deckel: Messing EN 12165 CW617N
Material, Dichtungen: EPDM

Anwendungen

Technische Diagramme

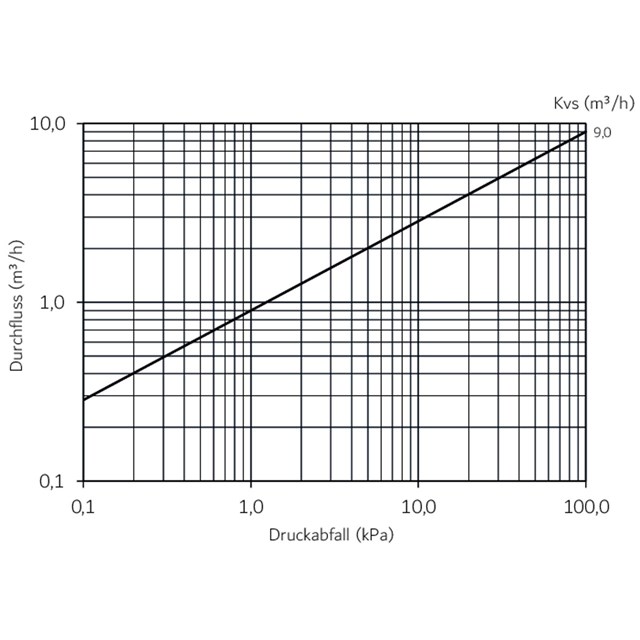

Kapazitätsdiagramm

Downloads

Produktblatt

LK 823 ThermoVar® R

Bedienungsanleitung

823 ThermoVar R - Instruction_248269

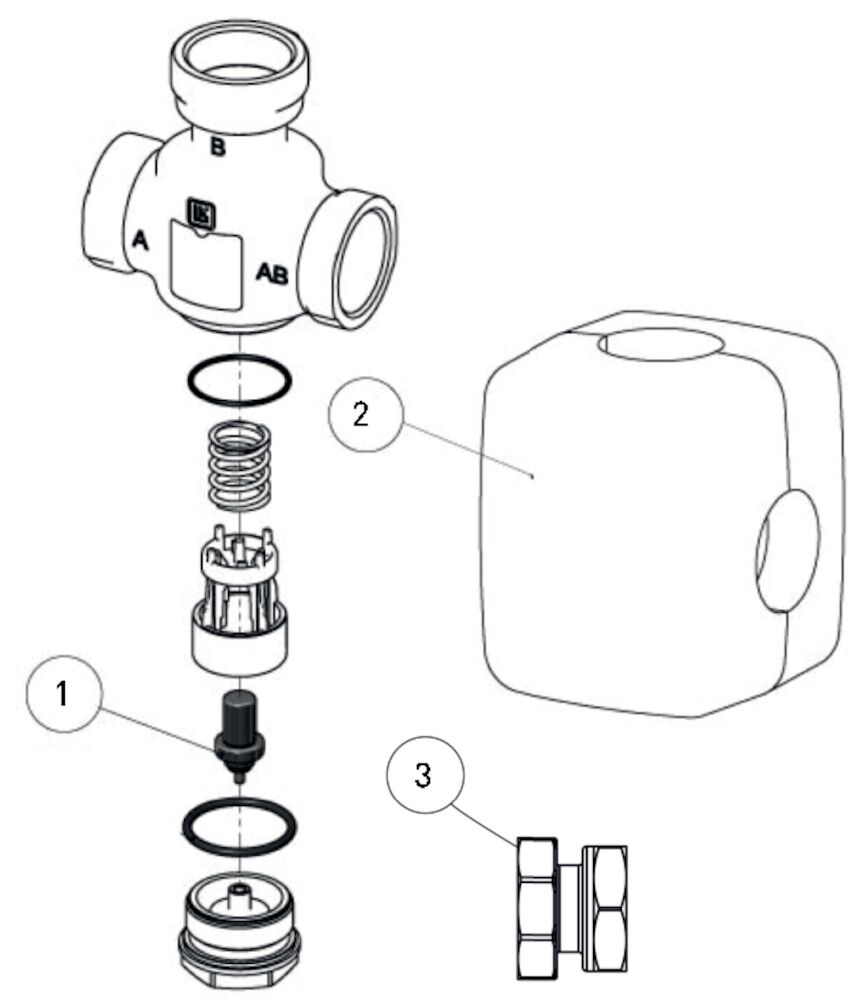

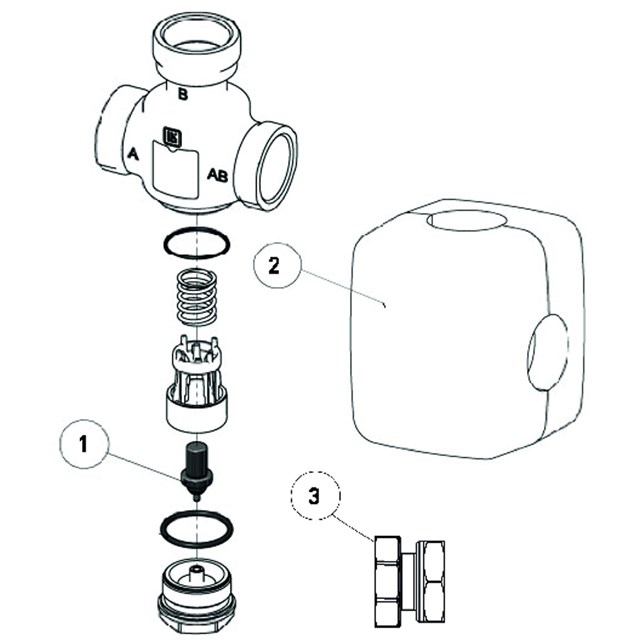

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187330 Einsatz 823R 1
187310 LK Isolierung, 551 (Kvs 3,2-4,2) / 552 2
095352 LK 823 Pumpenanschluss 1" 3
095351 LK 823 Pumpenanschluss 1¼" 3
