LK 525 MultiZone 3W

LK 525 MultiZone 3W

  • Drehschlitten, um die Gefahr des Abwürgens zu verringern
  • Minimale interne Leckage
  • Mit Kunststoffadapter zum Schutz vor Kondensation, Vereisung, hohen Temperaturen

LK 525 MultiZone 3W ist ein motorisiertes 3-Wege Zonen­ventil für die Ein-/Aus-Regelung. Das Zonenventil verfügt über einen Drehschieber, weshalb es einen höheren Differenz­druck aushält und die Gefahr verringe...

Weiterlesen

LK 525 MultiZone 3W

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

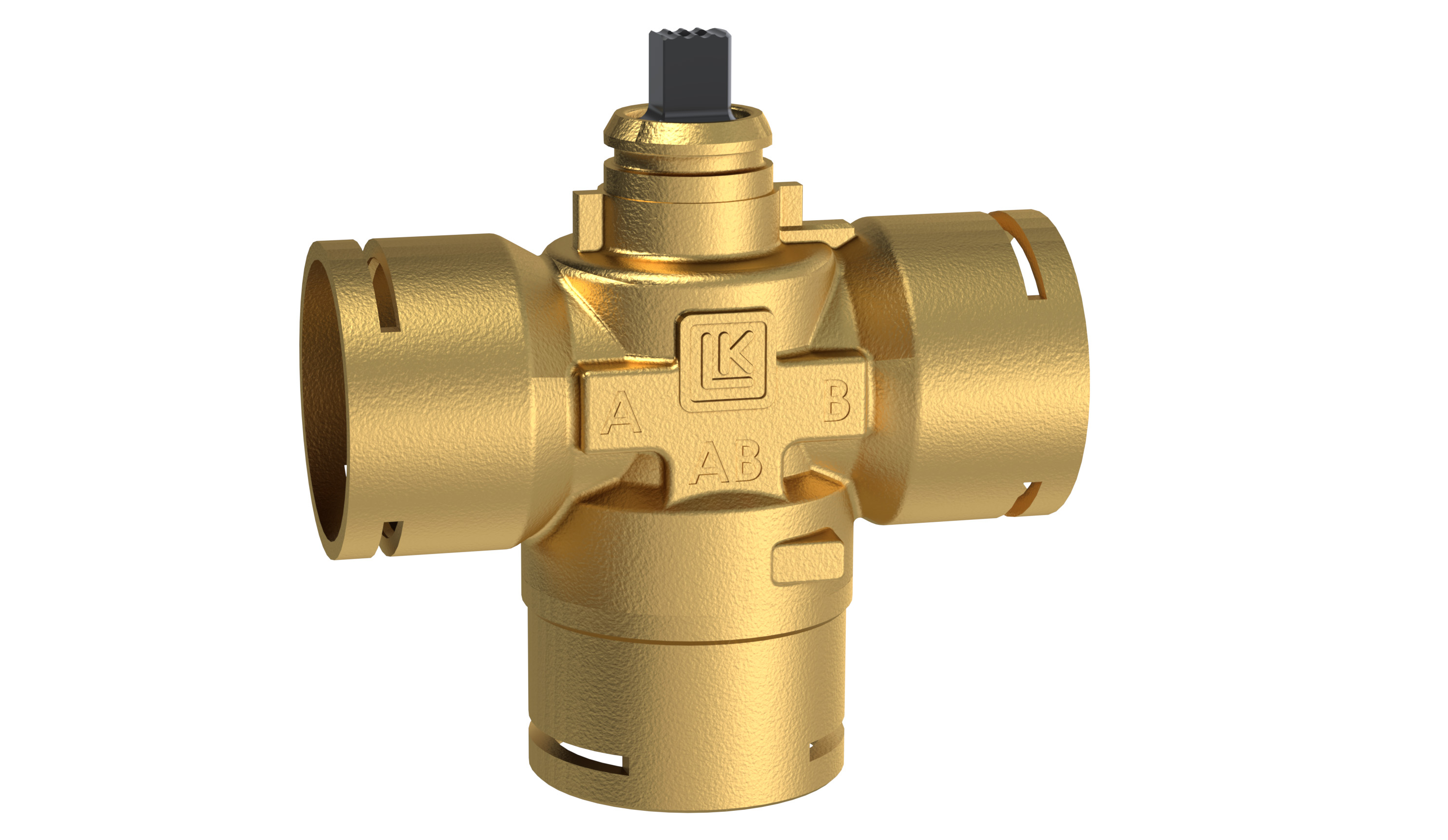

LK 525 3W - Schnellanschluss

LK 525 3W - Schnellanschluss 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
182306 Ø 22 8,0 84 42 46 43 107 54 135 0,3
182307 Ø 28 8,0 88 44 48 43 107 54 135 0.5

182306

Dim. Ø 22
Kvs m³/h 8,0
A mm 84
B mm 42
C mm 46
D mm 43
E mm 107
F mm 54
G mm 135
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

182307

Dim. Ø 28
Kvs m³/h 8,0
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
G mm 135
Gewicht (kg) 0.5
Maßzeichnungen
Artikelliste

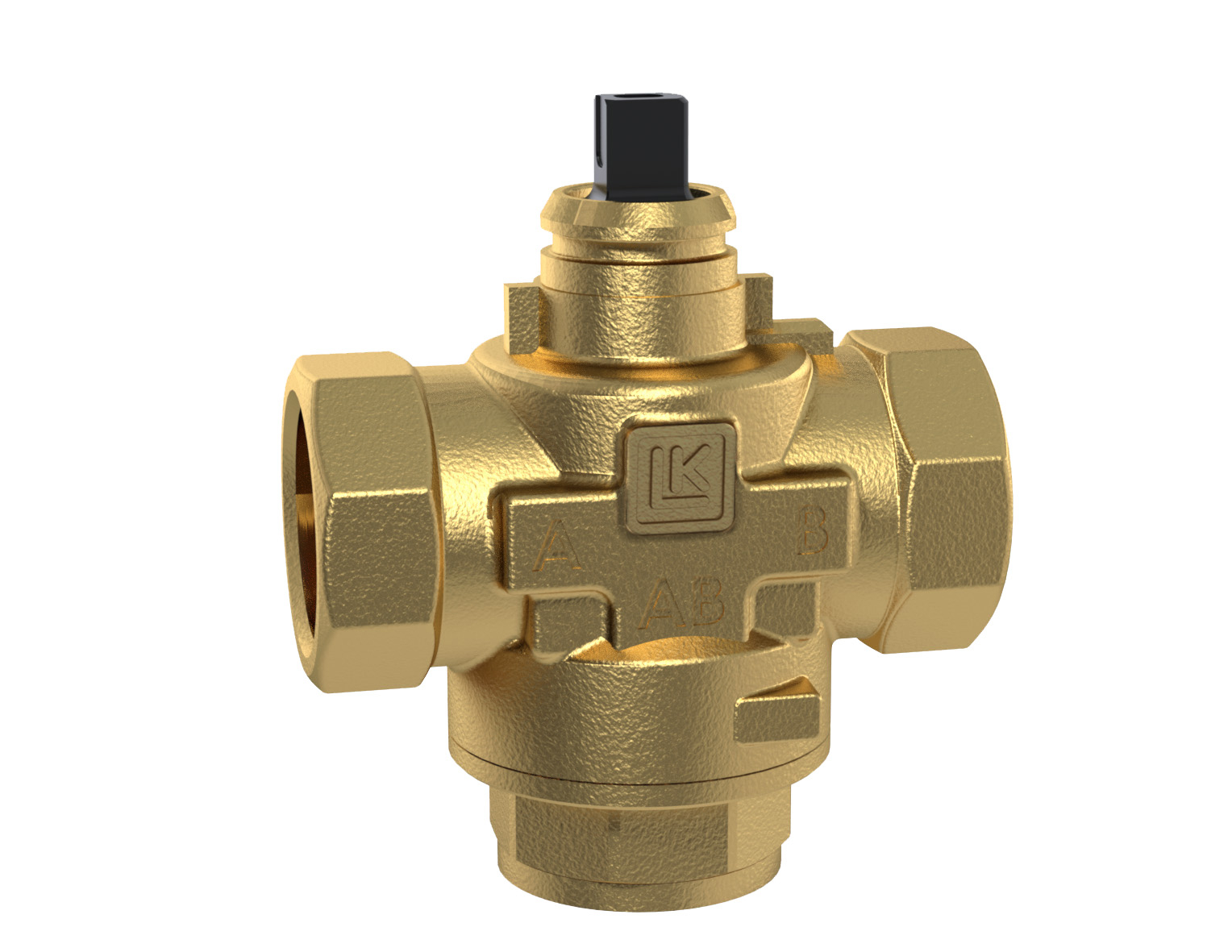

LK 525 3W - Innengewinde

LK 525 3W - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066420 Rp ¾" 7,0 70 35 39 43 107 54 126 0,3
066421 Rp 1" 8,0 74 37 40 43 107 54 127 0,3

066420

Dim. Rp ¾"
Kvs m³/h 7,0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 126
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

066421

Dim. Rp 1"
Kvs m³/h 8,0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste
LK 525 3W - Aussengewinde

LK 525 3W - Aussengewinde 4 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066000 G ¾" 7,0 70 35 39 43 107 54 127 0,3
066106 G 1" 8,0 62 31 39 43 107 54 127 0,3
066107 G 1¼" 8,0 74 37 40 43 107 54 128 0,6
066418 G 1¼" 13,0 80 40 40 43 107 54 128 0,7

066000

Dim. G ¾"
Kvs m³/h 7,0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

066106

Dim. G 1"
Kvs m³/h 8,0
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

066107

Dim. G 1¼"
Kvs m³/h 8,0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 128
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066418

Dim. G 1¼"
Kvs m³/h 13,0
A mm 80
B mm 40
C mm 40
D mm 43
E mm 107
F mm 54
G mm 128
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

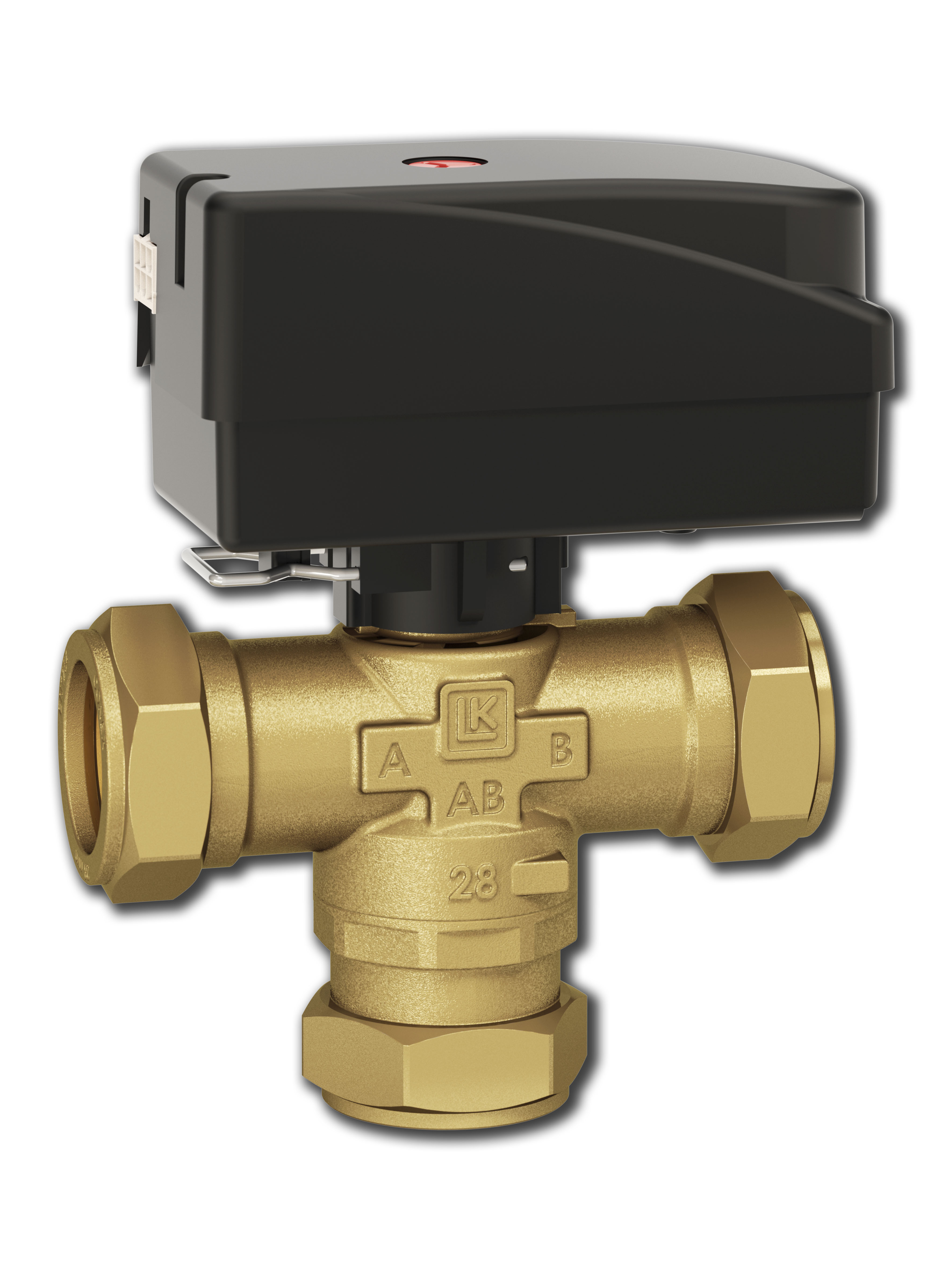

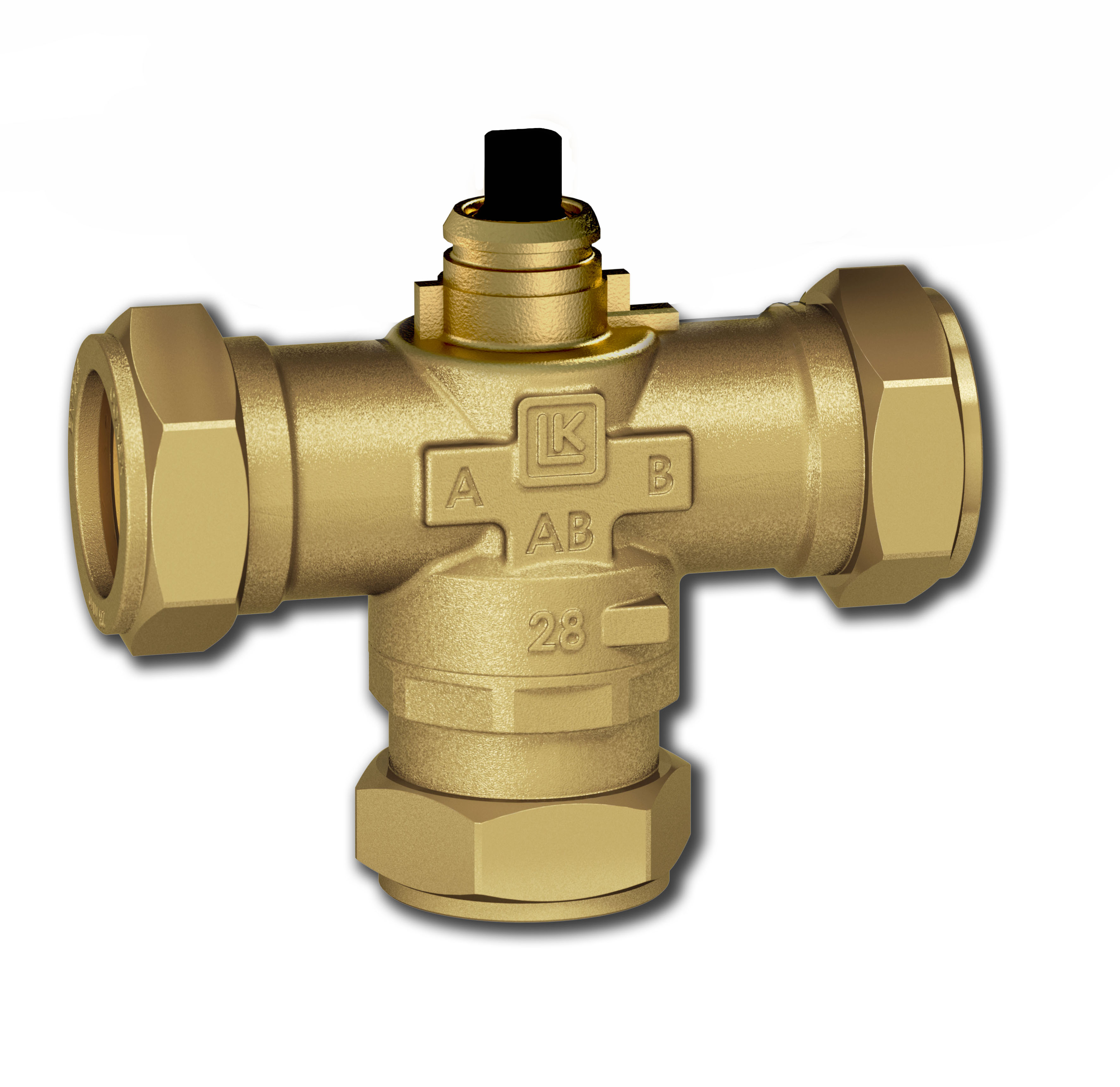

LK 525 3W - Klemmverschraubung

LK 525 3W - Klemmverschraubung 3 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066108 22 mm 8,0 110 55 50 43 107 54 138 0,4
066109 28 mm 8,0 110 55 54 43 107 54 142 0,6
066399 28 mm 13,0 100 50 52 43 107 54 140 0,7

066108

Dim. 22 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
G mm 138
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

066109

Dim. 28 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
G mm 142
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066399

Dim. 28 mm
Kvs m³/h 13,0
A mm 100
B mm 50
C mm 52
D mm 43
E mm 107
F mm 54
G mm 140
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

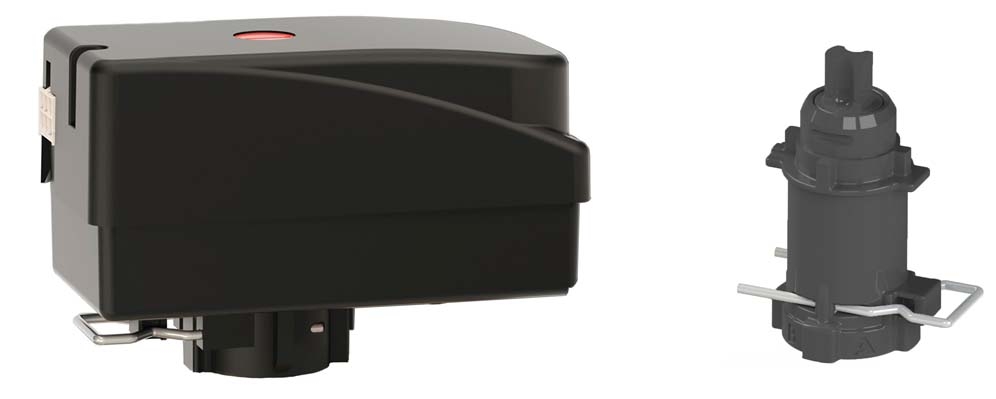

LK 525 3W - Stellmotoren und Adapter

LK 525 3W - Stellmotoren und Adapter 7 artikel

Artikel Anmerkung Gewicht (kg) Drehmoment Artikelliste
066177 Adapter Polar / Solar 0,03
066060 EMV 110-M SPST Motor 230 VAC mit Molex® 0,3 5 Nm
066061 EMV 110-K SPST Motor 230 VAC mit Kabel 1 m 0,3 5 Nm
066062 EMV 110-K SPST Motor 230 VAC mit Kabel 3 m 0,4 5 Nm
066063 EMV 110-M SPST Motor 24 VAC mit Molex® 0,3 5 Nm
066083 Kabel-M 3x0,75 L=1 m mit Molex® 0,1
066086 Kabel-M 3x0,75 L=1,7 m mit Molex® 0,1

066177

Anmerkung Adapter Polar / Solar
Gewicht (kg) 0,03
Drehmoment
Artikelliste

066060

Anmerkung EMV 110-M SPST Motor 230 VAC mit Molex®
Gewicht (kg) 0,3
Drehmoment 5 Nm
Artikelliste

066061

Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 1 m
Gewicht (kg) 0,3
Drehmoment 5 Nm
Artikelliste

066062

Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 3 m
Gewicht (kg) 0,4
Drehmoment 5 Nm
Artikelliste

066063

Anmerkung EMV 110-M SPST Motor 24 VAC mit Molex®
Gewicht (kg) 0,3
Drehmoment 5 Nm
Artikelliste

066083

Anmerkung Kabel-M 3x0,75 L=1 m mit Molex®
Gewicht (kg) 0,1
Drehmoment
Artikelliste

066086

Anmerkung Kabel-M 3x0,75 L=1,7 m mit Molex®
Gewicht (kg) 0,1
Drehmoment
Artikelliste

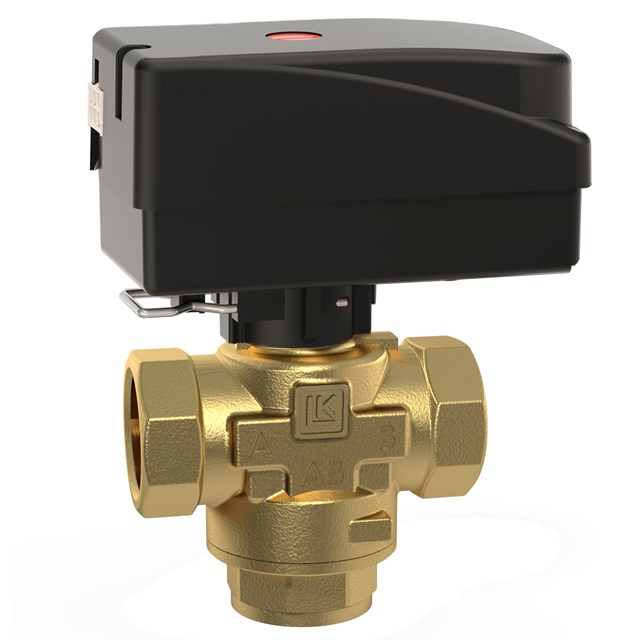

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
066433 Rp ¾" 7,0 5 Nm 70 35 39 43 107 54 0,6
066434 Rp 1" 8,0 5 Nm 74 37 40 43 107 54 0,6

066433

Dim. Rp ¾"
Kvs m³/h 7,0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066434

Dim. Rp 1"
Kvs m³/h 8,0
Drehmoment 5 Nm
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

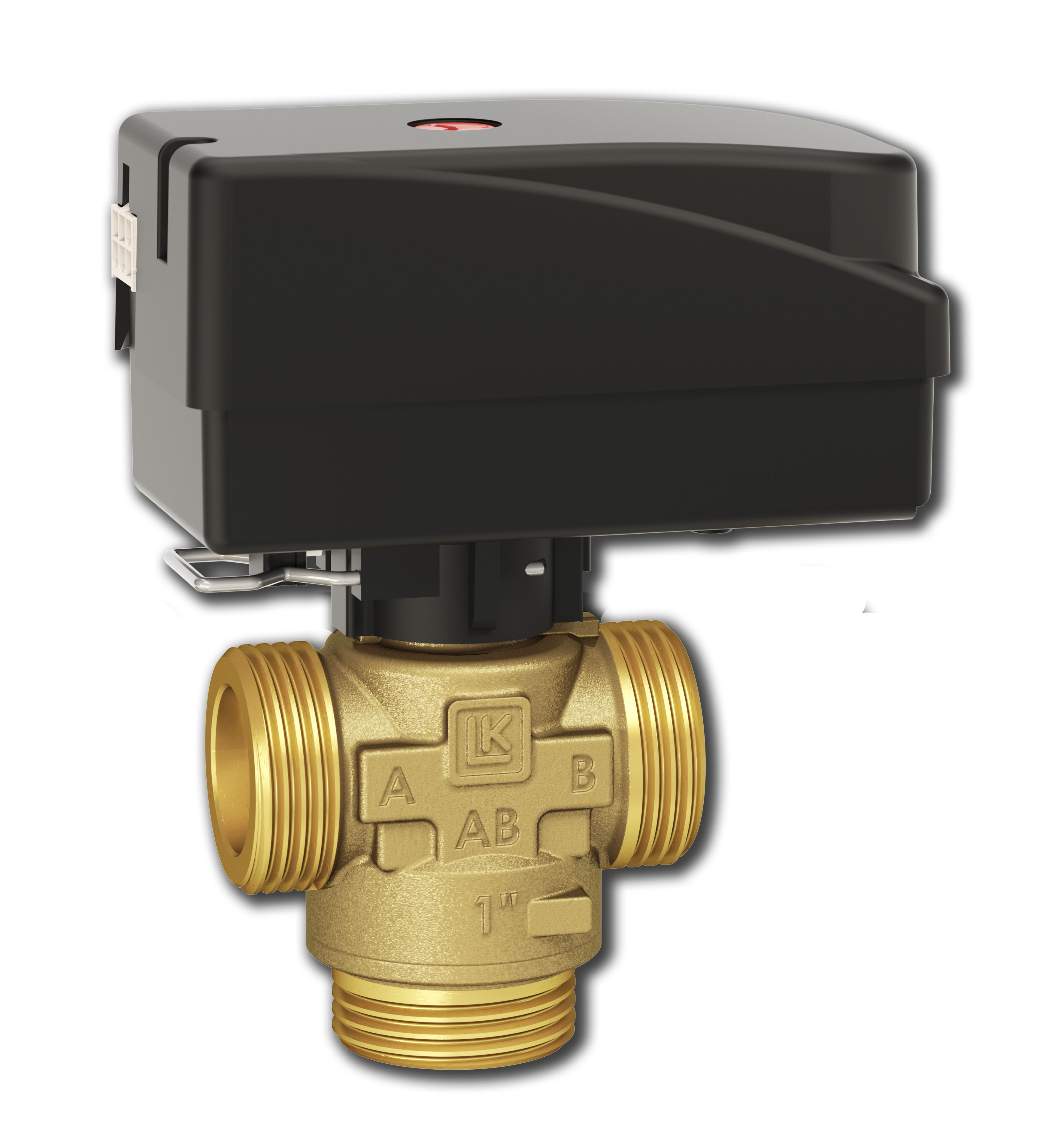

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde 4 artikel

Artikel Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
066426 G ¾" 7,0 5 Nm 70 35 39 43 107 54 0,6
066427 G 1" 8,0 5 Nm 62 31 39 43 107 54 0,6
066428 G 1¼" 8,0 5 Nm 74 37 40 43 107 54 0,9
066429 G 1¼" 13,0 5 Nm 88 44 48 43 107 54 1,1

066426

Dim. G ¾"
Kvs m³/h 7,0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066427

Dim. G 1"
Kvs m³/h 8,0
Drehmoment 5 Nm
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066428

Dim. G 1¼"
Kvs m³/h 8,0
Drehmoment 5 Nm
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

066429

Dim. G 1¼"
Kvs m³/h 13,0
Drehmoment 5 Nm
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
Gewicht (kg) 1,1
Maßzeichnungen
Artikelliste
LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung 3 artikel

Artikel Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
066430 22 mm 8,0 5 Nm 110 55 50 43 107 54 0,7
066431 28 mm 8,0 5 Nm 110 55 54 43 107 54 0,9
066432 28 mm 13,0 5 Nm 114 57 59 43 107 54 1,1

066430

Dim. 22 mm
Kvs m³/h 8,0
Drehmoment 5 Nm
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

066431

Dim. 28 mm
Kvs m³/h 8,0
Drehmoment 5 Nm
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

066432

Dim. 28 mm
Kvs m³/h 13,0
Drehmoment 5 Nm
A mm 114
B mm 57
C mm 59
D mm 43
E mm 107
F mm 54
Gewicht (kg) 1,1
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 525 MultiZone 3W ist ein motorisiertes 3-Wege Zonen­ventil für die Ein-/Aus-Regelung. Das Zonenventil verfügt über einen Drehschieber, weshalb es einen höheren Differenz­druck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung festsetzt. Deshalb ist es besonders geeignet für die Verwendung mit Wärmepumpen, bei denen es während der warmen Jahreszeit lange Unterbrechungen zwischen den Wechseln geben kann. Auf der Oberseite des Motors befindet sich eine ­Anzeige, die angibt, welcher Ventilanschluss geöffnet ist.

Mit dem Kunststoffadapter 066177 montiert zwischen Ventil und Motor, ist der Motor vor Kondensation, Vereisung und hohen Temperaturen geschützt.

Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist.

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Drehwinkel: 60°/360°
Leckage: < 0,1% vom Kvs bei 100 kPa
Laufzeit: 8 Sekunden (60°)
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 kPa (1 bar)
Arbeitstemperatur: Min. 5 °C/Max. 80 °C (90 °C kurzfristig)
Art.Nr. 066399, 066418: Min. 5 °C/Max. 70 °C (80 °C kurzfristig)
Kühlen/Heizen (Adapter inkl.): Min. -15 °C/Max. 120 °C (160 °C kurzfristig)
Umgebungstemperatur: Min. 1 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1
Schutzart: IP 40 (Molex®) / IP 44 (Kabel)
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Elektrischer Anschluss: Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig
Signalkontakt: Einpolig SPST
Kabelspezifikation: Dimension 3 x 0,75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Stellmotor: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12164 CW614N
Material, Innenteile/Welle: PPS Komposit
Sonstiges: Leckage Solar: < 0,5% vom Kvs bei 100 kPa
Sonstiges: Leckage Solar: < 0,5% vom Kvs bei 100 kPa
Typengenehmigung: CE (Nur Stellmotor)

Anwendungen

Elektrischer Anschluss

Technische Diagramme

Kapazitätsdiagramm

Downloads

Produktblatt

LK 525 MultiZone 3W

Bedienungsanleitung

525 MultiZone 3V - Instruction_048270

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187202 Isolierung 1

Videos

LK 525 MultiZone in einem System
LK 525 MultiZone - Schnellanschluss
LK 525 MultiZone
Gestalten Sie Ihr eigenes LK 525 MultiZone

FAQ-fragen & Antworten

Kann man ein Honeywell-Wechselventil mit Stellmotor gegen ein LK 525 MultiZone mit Stellmotor austauschen?

Das ist problemlos ohne Anpassung möglich.

Kann ich das Zonenventil / Umschaltventil LK525 auch bei sehr niedrigen oder hohen Temperaturen einsetzen?

Ja, das ist möglich. Sie müssen lediglich unseren Adapter 066177 Polar / Solar zusätzlich bestellen. Über die genauen Temperaturbereiche erkundigen Sie sich bitte direkt in der Artikelbeschreibung des LK 525.

Mein Zonenventil rotiert an unterschiedlichen Punkten - ist das eine Störung?

Nein, das ist normal. Das Zonenventil rotiert von Zeit zu Zeit zwischen Anschluss a und b. Die Rotation erfolgt bei einem Winkel von 60°.

Das Zonen- bzw. Umschaltventil LK525 bleibt bei einem Stromausfall auf der zuletzt eingenommenen Stellung stehen. Wie kann ich es auf die Ausgangsposition setzen und gibt es eine Möglichkeit, dass dies automatisch passiert?

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren. Wir Empfehlen den Motor immer wie von uns Elektrisch zu verklemmen damit dieses Automaisch passiert und Sie keinerlei Probleme damit haben.
