Doppelbogen 5060

Doppelbogen 5060

Doppelbogen 180° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Doppelbogen 5060

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Doppelbogen 5060 – Innenlötung

Doppelbogen 5060 – Innenlötung 8 artikel

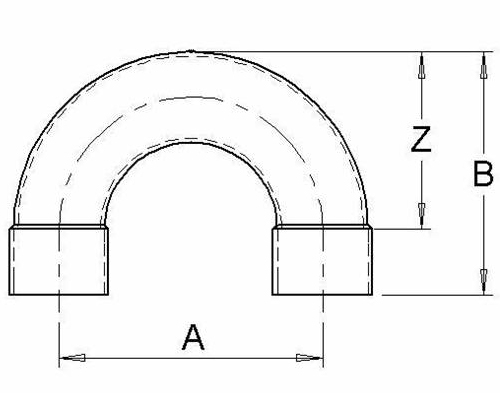

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm B mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
200 25 25 10 30 28 20 0,01
200 25 33 12 33 31 22 0,02
200 25 41 15 45 41 30 0,03
200 25 66 18 52 48 35 0,05
200 25 74 22 64 59 43 0,09
200 25 82 28 82 73 54 0,2
200 25 90 35 104 92 69 0,2
200 26 24 54 216 167 135

200 25 25

Dim. 10
A mm 30
B mm 28
Z mm 20
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 25 33

Dim. 12
A mm 33
B mm 31
Z mm 22
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 25 41

Dim. 15
A mm 45
B mm 41
Z mm 30
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 25 66

Dim. 18
A mm 52
B mm 48
Z mm 35
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

200 25 74

Dim. 22
A mm 64
B mm 59
Z mm 43
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 25 82

Dim. 28
A mm 82
B mm 73
Z mm 54
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

200 25 90

Dim. 35
A mm 104
B mm 92
Z mm 69
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

200 26 24

Dim. 54
A mm 216
B mm 167
Z mm 135
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Doppelbogen 180° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische Daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Kupfer Cu entsprechend DIN 1787, ISO
1337

Anwendungen

Max. Betriebsdruck
