T-Verschraubung 631

T-Verschraubung 631

T-Stück-Verschraubung, geeignet für Heiz- und Trinkwasser, Luft, Gas und manche Öle. Für mehr Informationen, siehe gesondertes Produktblatt zu Klemmverschraubungen.

T-Verschraubung 631

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

631 – Klemmverschraubung/ Aussengewinde

631 – Klemmverschraubung/ Aussengewinde 3 artikel

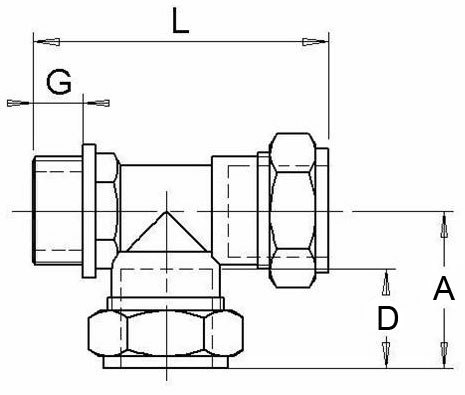

Die Verschraubung wird auf Anfrage auch in verchromter Ausführung angeboten. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation. Die Mutter für Verschraubungen bis einschließlich 28 mm ist mit einer Schlüsselraute mit Rillen versehen. Die Dimensionen 35, 42 und 54 mm haben eine Mutter mit Sechskantgriff.

Artikel Dim. A mm D mm G mm L mm Gewicht (kg) Maßzeichnungen Artikelliste
189 61 66 15 x 15 x G15 35 21 10 55 0,1
189 62 99 22 x 15 x G20 38 21 11 76 0,2
189 63 15 22 x 22 x G20 38 24 12 73 0,2

189 61 66

Dim. 15 x 15 x G15
A mm 35
D mm 21
G mm 10
L mm 55
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

189 62 99

Dim. 22 x 15 x G20
A mm 38
D mm 21
G mm 11
L mm 76
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

189 63 15

Dim. 22 x 22 x G20
A mm 38
D mm 24
G mm 12
L mm 73
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

T-Stück-Verschraubung, geeignet für Heiz- und Trinkwasser, Luft, Gas und manche Öle. Für mehr Informationen, siehe gesondertes Produktblatt zu Klemmverschraubungen.

Technische Daten

Max. Arbeitsdruck: 1,6 MPa
Arbeitstemperatur: Max. 100 °C
Gewindenorm: G - Aussengewinde
Sonstiges: Material, entzinkungsbeständiges Messing
Gewindestandard, Dimension 15 mm hat zylindrisches Rohrgewinde (G) ½”.

Downloads

Produktblatt

T-Verschraubung 631
